Как построить солнечный био вегетарий своими руками?

Возможности уникального изобретения

Вегетарий на участке

Александр Иванов увлекался выращиванием овощей. Применив законы физики, агротехники и собственные наблюдения, он спроектировал и построил уникальное сооружение, в котором максимально использовал энергию солнца, воздуха и почвы.

Легендарные достижения Иванова

Около 20 лет киевский учитель экспериментировал с теплолюбивыми овощами и экзотическими культурами. Без отопления с февраля по ноябрь на площади всего 16,5 кв. м он добился урожайности огурцов и помидоров в 44 кг с 1 кв. м. Для сравнения: по оценкам экспертов в российском тепличном растениеводстве подойти к такой урожайности удалось только в 2010 г.

Инновационное изобретение Иванова – рисунок автора

Исследователь выращивал ананасы, мандарины и лимоны. Причем с двух взрослых лимонных деревьев снимал по 200 кг лимонов в год.

Историческая справка: Патент на изобретение Александр Васильевич получил в 60-х гг. Его исследования получили массу наград и были проверены киевским НИИ картофелеводства и овощеводства. Несмотря на успешную апробацию, исследование было опубликовано спустя 17 лет после смерти ученого в книге «Солнечный вегетарий», под авторством Иванько, Калиниченко, Шмат.

Максимальное получение энергии солнца

Оранжерея Иванова – постройка с плоской односкатной крышей, расположенная с севера на юг или на юго-восток.

Особенности расположения крытого огорода

Характеристика постройки:

1. Северная часть – глухая кирпичная стена, примыкающая к дому или к любым хозяйственным сооружениям. Побеленная или оклеенная светоотражающей пленкой (фольгой) стена отражает солнечные лучи, удваивая их.
2. Сооружение строится под углом 15-35°. Благодаря наклону солнечные лучи падают на накрытый грунт перпендикулярно. По данным авторов книги, получение солнечной энергии увеличивается от 4 до 21 раза в зависимости от времени дня и года.

Солнечный вегетарий называют теплицей нового поколения. Сегодня ее строят арочной формы и накрывают поликарбонатом, что повышает эффективность изобретения.

Сохранение микроклимата без полива и вентиляции

Распределить и использовать полученную энергию помогает система воздухообмена. Она забирает нагретый воздух и прогоняет его под почвой, нагревая ее. В летний зной воздух прогоняется в обратном направлении, и горячая масса выходит наружу.

Вытяжка на южной стороне

Система воздухообмена решает еще 2 задачи:

1. Полив. В трубах сверлятся дренажные отверстия. Конденсат увлажняет почву, и корни находятся во влажной земле, что значительно уменьшает необходимость полива.
2. Оптимальный микроклимат. Вентиляция в солнечном вегетарии Иванова не нужна. Значит, в помещении остается углекислый газ, которым питаются растения. Именно поэтому процесс вегетации происходит гораздо быстрее.

Существенные недостатки гелиотеплицы

Растениеводы, построившие крытый огород по указанной схеме, заметили несколько особенностей:

• в летний зной излучение слишком интенсивно. Крышу необходимо затенять камышом, кукурузой, опрыскиванием глины, веревками с лоскутками ткани или любым другим способом;
• трудно добиться абсолютной герметичности. Если в постройке будут щели, эффективность уменьшится;
• не всем владельцам оранжереи удается правильно спроектировать воздухообмен. В случае ошибки потолок покрывается конденсатом. Лучше, чтобы расчеты проводили профессионалы;
• на наклонном участке неудобно располагать грядки, даже если применять метод уступов или террас;
• точных данных об особенностях выращивания тех или иных культур не сохранилось. Фермеры вынуждены двигаться к успеху путем проб и ошибок;
• стоимость капитального строительства вегетария в 2-3 раза выше, чем стандартной теплицы из поликарбоната.

Как все это решено у вегетария?

С первой проблемой вегетарий справляется благодаря своей уникальной конструкции. Размещают вегетарий обычно на склоне, с крутизной от 14-16 до 18-19 градусов, причем склон может быть как естественного происхождения, так и сделан искусственно. В результате должен получится скат, ориентированный на юг либо юго-восток.

Далее — крыша, ее делают плоской, а не покатой или дугообразной, как у теплицы, и накрывают поликарбонатом, поскольку он лучше иных материалов удерживает тепло. В итоге солнечные лучи практически всегда падают перпендикулярно и их отражение бывает минимальным.

Если сравнивать конструкцию вегетария и обычной теплицы, то выясняется, что поглощение энергии вегетарием выше, чем теплицей, как минимум в три раза в дневные часы летнего периода и как минимум в 15 раз выше — в утренние и вечерние часы осенью, весной и зимой.

Кроме того, у вегетария одну стенку нужно делать капитальной, хотя можно использовать в качестве нее, скажем, стену дома, другие стены также должны быть сделаны из поликарбоната. Капитальную стенку, часть которой расположена внутри вегетария, желательно покрасить в белый цвет или побелить, а лучше оклеить светоотражающей, зеркальной пленкой.

Эта пленка (краска, побелка) будет выполнять роль отражателя и особенно эффективна она будет при низко расположенном на небосклоне солнце, то есть утром, вечером и в зимнее время. Кажется, мелочь, но эта мелочь может почти удвоить количество солнечных лучей, обращенных к почве в это время.

А как решаются вторая и третья проблемы? Они решаемы благодаря замкнутому циклу воздушного и теплового обмена. Для этого под поверхностью почвы в вегетарии на глубине тридцати сантиметров, примерно через пол метра одна от другой, нужно проложить вдоль вегетария пластиковые трубки (с северной до южной стороны вегетария). Нижние концы этих трубок необходимо вывести на поверхность и прикрыть пластиковой или металлической сеточкой, чтобы в трубы не попадал мусор.

Верхние концы трубок (северная сторона) нужно соединить в один коллектор, расположенный поперечно. Из коллектора должна идти вертикальная труба, то есть стояк, который можно проложить в капитальной стене вегетария. Эта труба, то есть стояк, должна выходить на крышу, однако не напрямую, а предварительно проходя через регулировочную камеру. Данная камера должна открываться в теплицу приблизительно на высоте полутора метров. Ограничивается эта камера заслонками, расположенными сверху и снизу, а сам выход в теплицу заканчивается вентилятором.

В летний период при использовании обычного мела, которым можно притенить крышу, и обычного вытяжного бытового вентилятора мощностью два десятка ват можно обслужить две трубы диаметром до десяти сантиметров. В том случае, когда в вегетарии труб больше, необходимо сделать дополнительные стояки и также снабдить их вентиляторами либо сделать одну большую регулировочную камеру, в которую ввести все эти трубы, но наверх вывести одну общую.

Такое устройство вегетария должно обеспечивать высокую температуру внутри помещения, даже если за его пределами мороз. Например, при внешней температуре в -10 градусов внутри вегетария должно быть тепло и температура должна достигать 17-19 градусов выше нуля. При этом верхняя заслонка камеры должна быть закрытой, вентилятор будет забирать воздух в трубы и гнать его снизу и вверх, а воздух будет отдавать тепло в почву, проходя сквозь нее.

Воздух же, который при этом остывает, начинает затягиваться в теплицу обратно и нагреваться заново. За дневной период времени благодаря такой циркуляции воздуха почва должна прогреваться до 25 и более градусов, и по сути, именно почва и сыграет роль аккумулятора тепла, которого (по задумке) должно хватить на всю ночь. В ночное время суток вентилятор будет крутиться и выдувать тепло из грунта в воздушное пространство вегетария нагревая воздух в теплице.

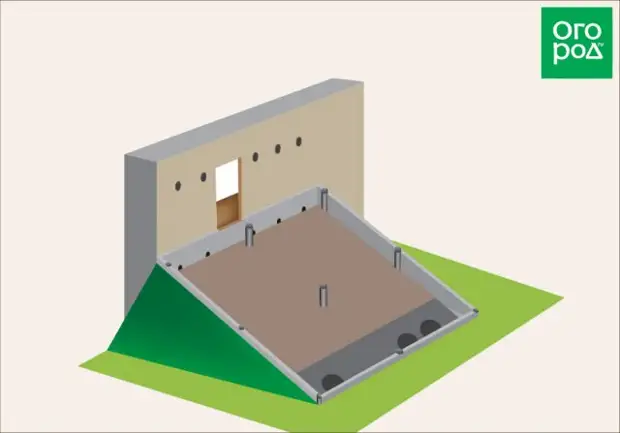

Внутреннее устройство вегетария

Солнечный био-вегетарий.

Солнечный био-вегетарий – это теплица нового поколения, позволяющая 365 дней в году выращивать эко-овощи, зелень, фрукты и ягоды исключительного качества. Солнечный био-вегетарий – это самая современная и эффективная система закрытого грунта.

Описание:

Солнечный био-вегетарий – это теплица нового поколения, позволяющая 365 дней в году выращивать эко-овощи, зелень, фрукты и ягоды исключительного качества. СБВ – это самая современная и эффективная система закрытого грунта.

СБВ создан чтобы исключить экстремальные природные и смоделировать идеальные условия для роста культур. В СБВ используются природоподобные технологии, которые позволяют оптимизировать естественные процессы с получением максимального урожая.

Солнечный био-вегетарий – гибридная теплица непрерывного цикла, максимально эффективно использующая солнечную и тепловую энергию Солнца и технологию вермикультивирования, что позволяет круглый год получать экологически чистые овощи, ягоды и фрукты, а также биомассу дождевого червя и биогумус.

Солнечный био-вегетарий максимально эффективно использует солнечную и тепловую энергию Солнца, многократно сокращаю затраты на отопление и освещение.

Применение технологии вермикультивирования обеспечивает производство органического удобрения и снабжает растения природным углекислым газом.

Солнечный био-вегетарий – это комплекс технологий:

Солнечный био-вегатерий является комплексной технологией и включает следующие отдельные технологии:

– ориентация по сторонам света. Светопрозрачная часть обращена строго на юг, что обеспечивает максимальное использование солнечной энергии,

– технология «зеленый поток», 365 дней. В определенном порядке и в определенное время высаживаются сельскохозяйственные культуры, которые позволяют снимать урожай каждый день на протяжении всего календарного года,

– капельное орошение . Обеспечивает экономию воды в 2-5 раз. Растения получают столько влаги, сколько им необходимо для роста и плодоношения,

– досветка. В холодное время года или при недостаточном солнечном освещении используется досветка: натриевые лампы, индукционные и светодиодные, определенного спектра,

– вермипроизводство. Это переработка органических отходов с помощью специализированной технологической линии компостных червей «Старатель» с целью получения высококачественного органического удобрения – биогумуса (вермикомпоста), необходимого для выращивания экологически чистой продукции,

– биогумус. Это почва, произведенная дождевыми червями. В ней содержатся биологически активные вещества, ускоряющие физиологические процессы в растениях . В ней также содержатся компоненты, подавляющие развитие микроскопических грибов и отпугивающие насекомых- вредителей . Один килограмм биогумуса обеспечивает прирост зеленой массы не менее 10 килограмм,

– многоярусное выращивание и вертикальные грядки. Позволяет использовать дополнительный внутренний объем и дополнительно увеличивать урожайность 1 м2 еще от 2 до 100 раз,

– использование элементов пермакультуры, т.е. сочетания дружественных растений , уплотнительных посадок и всего того, что можно перенести из дикой природы в теплицу,

– система конвекции воздуха, которая позволяет минимизировать затраты на поддержание микроклимата в закрытом грунте.

Принципиальные отличия солнечного био-вегетария от традиционных теплиц:

– солнечный био-вегатарий спроектирован, разработан и функционирует исключительно для выращивания экологических продуктов (овощей, зелени, ягод),

– солнечный био-вегетарий строится из энергоэффективных материалов и имеет конструкцию, предназначенную для использования солнечной энергии в холодное время года, что сокращает энергозатраты на 30%,

– технологии СБВ предполагают создание безотходного производства и предусматривают участок самостоятельного производства органического удобрения – биогумуса.

– стоимость 1 м2 солнечного био-вегетария составляет порядка 7 500 руб за 1 м2,

– производительность – до 100 кг овощей с 1 м2.

Примечание: описание технологии на примере солнечного био-вегетария.

http://sbv24.ru/http://econet.ru/articles/166038-kak-postroit-solnechnyy-bio-vegetariy-svoimi-rukamihttp://xn--80aaafltebbc3auk2aepkhr3ewjpa.xn--p1ai/solnechnyj-bio-vegetarij/

Какое отопление лучше делать для теплиц?

Мы будем варить вакуумные регисторы, нужно 120 метров на теплицу 19х15 метров. Затраты: ~25 000 сварочный полуавтомат AuroraPro Overman 180, труба 100х100х3мм – 120 метров и 125 метров трубка 20х1,5мм– точно не помню, давно считал, это примерно 90 т.р. на 2017 год.

Примерно 110 т.р. без полуавтомата, если варить самим. Если покупать то мне сказали что будет стоить 204 т.р. + доставка тысяч 20. А одни мне так вообще цену загнули в 500 т.р.))) Представляете? Москвичи проклятые, потом сам делатель приехал, говорит давай Я за 300 сделаю без Москвичей )) Я говорю: ”Я за 204 нашёл”, он спросил кто, Я сказал в г. Череповец, он говорит: “Да Я знаю тех кто их делает, у них теплоноситель другой (или плохой, точно не помню)”, в общем плохой у них, а у него хороший… Москвичей надо р….м ставить, пафосные уб……и, Я уверен вы со мной согласитесь, ибо их ненавидит вся Россия. Процентов 96. Откуда такая цифра? С потолка.

Энергозатраты ваккуумных регисторов

Те кто нам хотели их впарить за дорого сказали что в системе из 120 метров ваккуумныех регисторов будет примерно 30 литров воды и по затратам ~ 6000 рублей в месяц максимум. (Как проверим сразу добавлю сюда результаты проверки.)

Система полива геотеплицы

Трубы, которые проложены в земле постройки имеют отверстия в своем дне на расстоянии около 20 см. Теплый воздух, который проходит по холодным трубам создает в них конденсат. Таким образом создается влага, которая стекает по стенкам труб в отверстия и попадает в почву, а именно сразу к корням.

Для оснащения земли и растений в теплице водой, используется почвенная и воздушная влага, которая собирается специальной системой.

Обычно под трубами прокладывают слой керамзита, чтобы с его помощью влага распространяется по всей длине грядки. Если в теплице существует такая система орошения растений, то внешний полив им уже не требуется. Преимуществом такого полива является качество воды, которая полностью очищена от солей и извести, но при этом имеет большое количество аммиака. Не стоит забывать, что, полив может быть включен только при работающей вентиляции, иначе вы переувлажните воздух.

Такой метод орошения крайне полезен растениям, ведь при внешнем поливе большое количество влаги испаряется, не достигая корневой системы. Корни стремятся получить недостающую влагу и тянутся наверх, что крайне неблагоприятно. Солнечный вегетарий со своим методом полива обеспечивает растениям развитие крепкой корневой системы, которая обогащена всеми полезными микроэлементами. Следовательно, и урожай будет не только богатым, но и полезным.

Если говорить о конструкции, то в корпусе устанавливают по несколько форточек и дверей с каждой стороны. В качестве аккумулятора тепла могут выступать расположенные в теплице бочки с водой. Днем в них будет накапливаться тепло, а ночью вода отдаст его воздуху, хорошо нагревая.

Богатый опыт дачников говорит о том, что использование теплицы этого скандинавского типа имеет высокую эффективность в выращивании растений. Себестоимость такой постройки совсем невысока, поэтому вам не понадобятся сильные затраты на материалы. Да и все финансовые издержки быстро окупаются благодаря хорошему росту растений и их высокой урожайности.

Поделиться «Теплица-вегетарий по скандинавской технологии»

О солнечном вегетации вместо традиционной теплицы задумываются обычно те дачники, в регионе у которых фитофтора приходит особенно рано, а вегетацию томатов продлить трудно. Тем более, что построить это архитектурное чудо и одновременно гениальное создание обычного учителя физики не сложно – даже, если никого не нанимать и советские учебники не изучать. Итак, солнечный вегетарий – своими руками!

Солнечный вегитарий своими руками

Строительство теплицы нового поколения начинается с фундамента. Для этого сначала выравнивают участок. Основание возводят буронабивным способом:

Берут обычный бур и по размеченному периметру проделывают отверстия на глубину около 1 м диаметром не более 200 мм.

• В ямы вставляют рубероид, свернутый в трубку и куски арматуры с таким расчетом, чтобы часть ее выступала над землей. В дальнейшем в этих местах устанавливают опоры.
• Заливают бетон.

Совет. Чтобы ускорить процесс бурения, периодически подливайте воду, чтобы грунт не рассыпался, а прилипал к лопастям. Так его легче удалять.

Следующий шаг — монтаж каркаса. Лучший материал для него — профилированные трубы, но используют и деревянный брус после тщательной обработки. Технология следующая:

Дизайн цветочной клумбы. ТОП-10 простых и эффективных приемов

</span>

• Устанавливают вертикальные стойки из труб сечением 50 х 50.
• Собирают поэлементно каркас из металла. Длина каждого 4-6 м. Впоследствии секции крепят к опорам, используя для этого заклепки, болты или сварку.
• Выполняют стропильную систему в виде ферм из металлопрофиля, применяя тот же поэлементный способ.
• Соединяют фермы с каркасом сваркой, соблюдая интервал 0,9 м.
• Связывают фермы между собой, используя уголок 25 х 25.

Каркас покрывают сотовым поликарбонатом. Для стен достаточно толщины в 0,4 см, а для кровли больше подходит более прочный — 0,6 см. В местах примыкания листов к непрозрачной стенке прокладывают специальный профиль примыкания к стене. Там, где листы стыкуются, используют соединительные и торцевые профили UP. Чтобы в ячейки не попадала грязь, листы поликарбоната с торцов закрывают герметичной лентой.

Парник — это конструкция для выращивания рассады

Многие дачники оборудуют на своих огородах парники – простую конструкцию, предназначенную для выращивания рассады и овощей в холодное время года. В основном используется он ранней весной или осенью, когда резко понижается температура и может повредить выращиваемые растения.

Важно правильно выбрать место для размещения парника – ровная поверхность на солнечной стороне участка. Желательно размещать конструкцию недалеко от места, где будет высаживаться рассада

Самый простой парник можно использовать при понижении температуры до 5 градусов мороза – внутри конструкции сохраняется необходимое для растений тепло. Конструкция в основном невысокая, максимальная высота 130 см. Двери в парниках нет, чтобы добраться до растений, можно приоткрывать верхушку парника или монтировать специальные окошки для доступа к растениям.

Для чего используется парник:

• Выращивание рассады весной перед высадкой их в землю;
• Выращивание ранних овощей – редиса, лука, зелени;
• Разведение комнатных цветов в горшочках;
• Выхаживание черенков деревьев, кустов и винограда для дальнейшей посадки.

Простейший вариант парника – из досок и прозрачной пленки. Конструкцию можно установить на фундамент, можно обойтись и без него. Также довольно распространенный парник из старых деревянных оконных рам, которые скрепляются между собой гвоздями или саморезами.

Парники из поликарбоната более долговечны, но при этом и более дорогие и требуют дополнительного фундамента под конструкцией.

Маленькие парники не имеют системы обогрева, но можно оборудовать биотопливом, которое перегнивает при попадании на него солнечных лучей и выделяет тепло. Как правило, этого тепла достаточно, если ночная температура упадет немного ниже нуля.

Какую теплицу Я бы сейчас построил, если бы были средства?

Построил бы 2 арочные теплицы как на видео ниже, не знаю выдержит ли снеговые нагрузки сибирские, в принципе должна, + ветром будет сдувать сверху снег, но можно усилить верх и вместо плёнки покрыть сотовым карбонатом толщиной 8 мм.

По деньгам:

Телица шириной 9м на 16м

Стаканчик – куда вставляется арка – труба диаметрам 76*3 мм=~271 руб /м. 1,2 м (70 см в грунте и 50 в верхней части)

Высота в коньке 4,5 метра

Для определения размера трубы на арку используем формулу. Берём ширину – 9 метров*3,14 и делим пополам = 14,13 метра.

Теплица 16*9 метров
Труба (диаметр и толщина)	~Цена за 1 м (2017г.)	Длина	Цена за шт	Количество	Итого (руб.)
57х3мм (Арка)	225 руб	14 метров	3 150 руб	9	2 8350
76*3 мм (Стаканчик)	271 руб	1,2 метра	325,2 руб	18	5 853,6
57х3мм (Стяжки)	225 руб	16 метров	3 600 руб	7	25 200
57х3мм (Для форточек)	225 руб	~ 50метров	3 600 руб	1	11 250
Итого 70 653,6
Сотовый поликарбонат,	2,10×12 м	~9000	9,5	85500 руб. (только ангарная часть, без боковых стенок)

Шаг арок — 2 метра. Смотрим видео:

Арочная теплица

В общем округляем цену за каркас до 160т.р.

Капельный полив на 1000 кустов и насос ~ 24 т.р.

1 еврокуб б/у пищевой с доставкой ~ 15 т.р.

+ 50 за монтаж каркаса и проволоки для подвязки

+ 50 грядки деревянные шириной 50 см и проход между ними 50 см. ~ 50 т.р.

+ камаз чернозём + камаз торфа + камаз песка ~15 т.р.

+ подогрев грядок ~ 40 т.р.

~354 т.р.

354 000 / 144 м2 = ~ 2458 руб./м2

Если использовать высокопрочную плёнку светлицу, то уложимся в 300 т.р. (2,083 руб/м2). Но это на словах, в действительности всё-равно будут затраты на доставку, на покараску, возможно на кран и т.п. Плюс самим надо будет гнуть дуги и трудиться.

Ещё одна как вариант, самое главное это усилять теплицы чтобы выдерживали максимальные снеговые нагрузки и не нужно было их чистить.

Бюджетная теплица 130 метров за 394 доллара

Такая теплица существенно экономит денежные средства, это если у вас есть много земли. Можно их стававить блочно в 1-1,5 метрах друг от друга, чтобы зимой было куда снегу съезжать с теплицы. А если места мала как в нашем случае, то нужно придумывать мощный каркас теплицы который будет вырерживать 06,-1,8 тонны на 1м2, но об этом будет отдельная статья.

P.S.: С.Конин перестаньте врать!

Гелиотеплица и вегетарий Иванова – в чем разница?

Идея максимального использования солнечной энергии нашла широкое распространение в создании гелиотеплиц. Они бывают как бытовые, так и промышленные, площадью до 500 м2.

Промышленная гелиотеплица

Их основные отличия от вегетария Иванова:

• гелиотеплица может размещаться как на наклонной плоскости, так и на ровном участке;
• форма ската допускается любая, главное – обеспечить хорошее светопропускание;
• в качестве подземного аккумулятора тепла могут использоваться как воздуховоды, так и резервуар, заполненный водой, с нагревом от солнечного коллектора или просто траншея, заполненная гранитом;
• для максимальной теплоизоляции в ночное время гелиотеплицы накрывают плотным тентом.

Гелиотеплицы широко используются в странах Северной Европы, а также в Китае для выращивания зелени, овощей, ягод и цветов. Гелиотеплицы для частного использования можно встретить на приусадебных участках, обычно в качестве пристройки к жилому дому.

Гелиотеплица на участке

Плюсы и минусы конструкции

Солнечный вегетарий Иванова появился на свет еще в середине прошлого столетия. Но на тот момент работа киевского учителя физики не была оценена по достоинству. Скандинавские агротехники использовали его опыт, доработали технологию, автоматизировали некоторые процессы и получили современную биофабрику.

Опытные садоводы выбирают вегетарии среди огромного количества других арочных и двухскатных современных вариантов, потому что теплицы нового поколения обладают множеством полезных и выгодных преимуществ:

• работают на энергосберегающих принципах, в разы снижают затраты на выращивание в любой из сезонов;
• в них выращиваются только натуральные и полезные экопродукты. Так как основное удобрение – это органика;
• сроки развития и созревания востребованных овощных культур (кабачков, редиски, огурцов, ранней капусты) ускоряются на 1 месяц;
• помидоры при температуре 32 °C дают урожая в 3 раза больше, а баклажаны – в 4 раза;
• с 1 кв. м можно собрать 44 кг огурцов и томатов;
• затраты на получение килограмм продукции значительно ниже, чем в голландских теплицах.

Недостатков у зеленой теплицы практически нет. Хотя некоторым пользователям такая конструкция и обустройство кажется сложным. Единственное, что нужно сделать, это внимательно изучить проект и продумать коммуникации: отопление, освещение, вентиляцию.

Обшивка вегетария – основные моменты

Рамы вегетария устанавливают в последнюю очередь – после того, как подойдут к концу работы по установке внутренних систем. В качестве укрытия вегетария можно использовать как остекленные рамы, так и поликарбонат. Разница в изготовлении описанных ниже рам заключается в одном: при использовании поликарбоната не нужно выбирать в брусках пазы для укладки стекла. Поликарбонат крепят поверх рам после того, как их установили на каркас.

Вам понадобятся:

• брусок 50×50 мм либо профильная труба 20×20 см;

• антисептик и краска или универсальное текстурное покрытие для дерева (металла);

• стекло толщиной 3 мм или поликарбонат толщиной 4 мм на стены и 8 мм – на потолок;

• при использовании поликарбоната – торцевой и соединительный профиль;

• силиконовый герметик;

• болты М10 L 120 мм с шайбами и гайками либо саморезы.

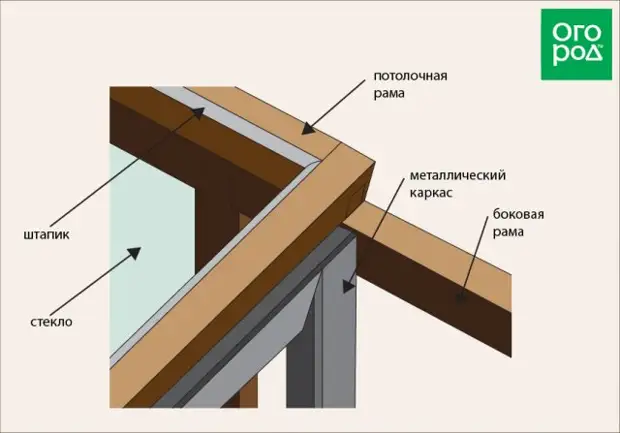

Схема установки рам на каркас показана на рисунке.

Все рамы и заготовки сначала покрывают антисептиком, а затем красят. На фундамент поверх отлива устанавливают торцевую раму. Выравнивают так, чтобы с обеих боковых сторон были равные расстояния. В раме и трубе рассверливают отверстия Ø12 для крепления болтов. Саму раму закрепляют на стойках.

Боковые рамы крепят к стойкам на болты по той же технологии, что и торцевую, а к фронтальной раме – на саморезы. Место стыка предварительно промазывают силиконовым морозостойким герметиком.

Потолочные рамы укладывают на верхние балки и соединяют друг с другом, согласно эскизу, при помощи саморезов, промазав стык герметиком. Соединение потолочных рам должно приходиться на среднюю балку.

Асбестоцементные трубы на внутренних стойках также рекомендуется обработать битумной мастикой для продления срока их службы в условиях высокой влажности.

Также изготавливают верхнюю раму и две фрамуги для проветривания и крепят их на место.

Завершающий этап – остекление рам или обшивка их поликарбонатом. Поликарбонат крепят при помощи специальных саморезов с термошайбой и соединительных профилей.

В качестве материала для крыши вегетария (она должна полностью пропускать солнечные лучи) чаще всего используют сотовый поликарбонат толщиной 8 мм. Из него же изготавливают боковые стены, а также фасад постройки – для этого используют поликарбонат толщиной 4 мм. Что касается северной стороны, она должна быть покрыта зеркальной фольгой или покрашена в белый глянцевый цвет. Но в большинстве случаев вегетарий пристраивают к стене какого-либо строения – дома или сарая.

Если строительство вегетария запланировано отдельно от постройки, то нужно позаботиться об утеплении задней стенки. Для этой цели используют пенопласт. В высоту северная непрозрачная стена должна достигать 2-2,5 м.

Попадая через прозрачную крышу, солнечные лучи, отражаясь от северной стенки, аккумулируются внутри помещения. Чем ниже опускается солнце, тем эффективнее расходуется его энергия в гелиотеплице. Благодаря 25-градусному уклону крыши, сооружение поглощает в 3-4,5 раза больше солнечных лучей, чем простой парник.

После сборки вегетария рекомендуется еще раз пройтись по стыкам силиконовым герметиком, чтобы исключить вероятность появления сквозняков.

Как соорудить фундамент вегетария

Для изготовления фундамента под вегетарий рекомендуется использовать свайно-ленточную технологию.

Вам понадобятся:

• бетон марки М200-М250;

• асбестоцементные трубы диаметром 120-150 мм;

• рифленая арматура диаметром 12 мм (+ проволока для обвязки);

• доска толщиной не менее 20 мм или влагостойкая фанера (для опалубки);

• пластиковые трубы диаметром 50 и 150 мм (длиной не менее 30 см);

• болгарка (с отрезным кругом по металлу и камню);

• электролобзик;

• шуруповерт;

• саморезы.

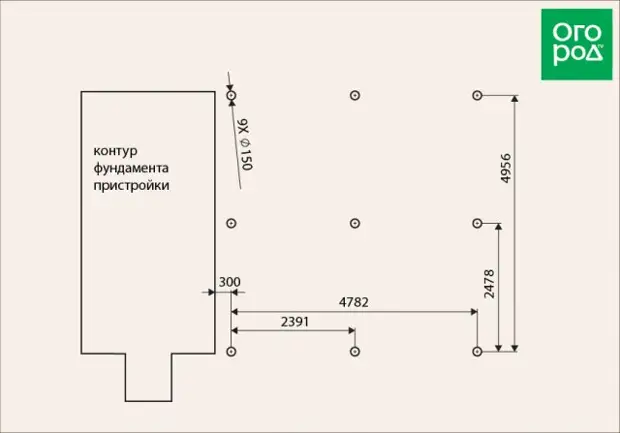

Шаг 1

Самое первое, что нужно сделать – это подготовить площадку под фундамент, очистив ее от мусора, кустов. Площадку размечают в строгом соответствии с планом с помощью рулетки, кольев и бечевки. Для установки свай бурят скважины глубиной 500 мм.

Шаг 2

В пробуренные отверстия устанавливают асбестоцементные трубы, которые, выравнивают с помощью уровня. Внутрь каждой трубы вставляют по 3 арматурных прутка, которые втыкают в землю. Трубы заливают бетоном чуть выше уровня грунта. Выдерживают 2-3 суток для первичного застывания.

Шаг 3

Грунт снимают по периметру фундамента на глубину 15-20 см и ширину 20 см. Натягивают бечевку под углом, который соответствует углу наклона фундамента, размечают уровень труб и срезают их с помощью болгарки с кругом по камню. В трубах сверлят отверстия и крепят арматуру. В местах пересечения пруток вяжут отожженной проволокой.

Шаг 4

Опалубку собирают из досок или фанеры, с внешних сторон устанавливают подпорки из бруска. В опалубке с северной стороны предусмотрено пять отверстий для вентиляционных каналов диаметром 150 мм и три отверстия для слива излишков влаги с южной стороны диаметром по 50 мм. Трубы закрепляют в опалубке под углом, соответствующим углу наклона строения. Заливают фундамент бетоном. Конструкцию оставляют на просушку на 15-25 дней.

Шаг 5

В южной части теплицы снимают верхний слой грунта под нужным углом таким образом, чтобы расстояние от кромки ленточного фундамента до грунта было 40 см. Привезенный заранее грунт насыпают, выравнивают и трамбуют его, выдерживая аналогичное расстояние до верха ленты фундамента. При этом отверстия должны оставаться выше уровня грунта. С внешней стороны боковые стенки фундамента также засыпают грунтом, трамбуют его и высаживают укрепляющие растения или обкладывают дерном.
