Картофелесажалка для мотоблока своими руками

Устройство

Устройство

Картофелесажалки для трактора, минитрактора, мотоблока имеют похожее друг на друга устройство. У всех есть основные составные части такие, как:

• Бункер. Это большой отсек, куда вываливают картофель и откуда в последствии он будет заимствоваться механизмом для посадки.
• Специальные ложки на цепи. Такие ложки захватывают картошку и отправляют в следующие отсек.
• Высеивающий вал. Это отсек куда попадает картошка благодаря ложкам из бункера. Из этого отсека картофель попадает непосредственно в саму землю.
• Колесо глубины является направляющим для движения картофелесажалки. Также колесо нужно для того, чтобы указывать всему механизму на глубину посева.
• Регулятор высоты. Позволять регулировать высоту картофелесажалки.
• Отделяющая секция. В нее попадает лишний картофель с ложек и отправляется обратно в бункер.

МТЗ Беларус – 09Н, МТЗ-05

Картофелесажалка для мотоблока МТЗ Беларус – 09Н, МТЗ-05 с названием КС-1 отлично походит для мотоблока этой марки является малогабаритной с высадкой картофеля в один ряд, то есть однорядная.

МТЗ 09Н

КС-1 обладает следующими характеристиками:

• Вес устройства составляет 25 кг.
• Вместительность бункера – 40 л.
• Колея – 60-70 см.
• Расстояние, которое образуется между посаженными клубнями картофеля 25 см.
• Производительность картофелесажалки – в час 0,2 гектара.
• Цена картофелесажалки к мотоблоку мтз 09, мтз 05 от 12 000 до 14 000 рублей.

Кроме того этот вид картофелесажалки для мотоблока беларусь отлично подходит для мотоблока Салют, Нева.

Более подробно о работе картофелесажалки кс-1 для мотоблока МТЗ Беларус – 09Н, МТЗ-05 смотрите на видео:

Салют

Для мотоблока Салют подходящей картофелесажалкой будет КС-1А.

Характеристики КС-1А:

• Вес агрегата составляет 33 кг.
• Бункер вмещает 34 л.
• Ширина колеи 60 см.
• Производительность КС-1А такая же, как и картофелесажалки КС-1 – в час 0,2 га.
• Картофелесажалка для мотоблока Салют стоит примерно 14 000 – 15 000 тыс.рублей.

Данный вид картофелесажалки совместим с мотоблоками Нева.

Полтавская

Отличительной особенностью этой картофелесажалки является то, что регулируется шаг высадки картофеля, то есть расстояние между посаженными клубнями можно выбирать самостоятельно. Полтавская картофелесажалка выпускается под марками АПК-3, КСМ-3.

Характеристики полтавской техники:

• Вес – 41 кг.
• Вместимость бункера 20 л.
• Ширина колеи 55, 65 см.
• Скорость передвижения 3 км/ч.
• Шаг высадки картофеля зависит от количества зубьев и варьируется от 190 до 280 мм.
• Картофелесажалка для мотоблока полтавская стоит от 6 000 до 10 000 тыс.рублей.

С бункером для удобрений

Это приспособление к мотоблоку отличается тем, что у устройства есть бункер для удобрений. Данная функция позволяет одновременно с высадкой картофеля удобрять почву.

Характеристики:

• Вес техники – 41 кг.
• Ширина колеи 65, 55 см.
• Вместимость бункера составляет 40 л.
• Ширина высадки картофеля регулируется от 190 см до 280 мм.
• Картофелесажалка с бункером для удобрений стоит примерно от 5 000 до 7 000 тыс. российских рублей.

Нева

К мотоблоку этой марки отлично приспосабливается картофелесажалка КСМ-1А.

Характеристики:

• Вес устройства небольшой – 25 кг.
• Бункер вмещает 40 л. картофеля.
• Ширина колеи составляет 60, 70 см.
• Производительность 0,2-0,25 гектара в час.
• Картофелесажалка для мотоблока Нева КСМ-1А подходит также к мотоблоку марки Салют. Стоимость такой техники – 14 000-15 000 тыс.рублей.

Оборотная

Картофелесажалка оборотная марки КС-1 с опорным колесом. Угол поворота такого устройства 180 0С , то есть может поворачиваться вокруг своей оси без труда и лишних мучений.

Характеристики:

• Вес – 14 кг.
• Ширина колеи 30, 60 см.
• Глубина высадки 10, 30 см.
• Бункер – отсутствует.
• Картофелесажалка для мотоблока оборотная стоит от 2 000 до 4 000 тыс.рублей.

Финишная обделка

Последний и завершающий этап создания картофелесажалки проводится по желанию владельца. Этот этап предусматривает зачистку швов и покраску самого агрегата. Перед покраской нужно очистить грязь и ржавчину с металла. Нужно помнить, что окрашенный метал будет служить дольше, при этом еще и эстетично выглядеть.

Самостоятельная сборка агрегата является сложным процессом. В связи с чем нужно определиться заранее, браться за работу самому или звать специалистов и браться ли вообще. Безусловно, сбережения экономятся, но требуются определенные технические знания.

Специфика использования катрофелесажалки

Сажалка – отличное решение для тех, кто желает сэкономить время на огородных работах. Она пользуется особым спросом у почитателей выращивания картофеля по принципу Миттлайдера: аккуратные лунки прорезаются на равной дистанции, узкие грядки не нарушаются, грабли сразу заравнивают землёй клубни.

Есть свои нюансы в использовании такого метода:

• посевной материал придётся отбирать: клубни должны быть максимально одинакового размера, молодые побеги – не очень длинными. Если не выполнить это условие, овощ будет травмироваться;
• рекомендовано пользоваться специальным приспособлением, способным одновременно вносить в лунку картофель и удобрение.

Сторонники механического метода посадки картошки утверждают, что использование данной техники положительно сказывается на урожае, поскольку при её применении намного лучше разрыхляется грунт.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

1. цепь
2. звездочка 2 шт
3. стальная проволока 6-8 мм
4. колеса с грунтозацепами 2 шт
5. проф-труба 40х40х2 и 40х20х2 мм
6. бак от стиральной машинки
7. диск 2 шт

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. комплект гаечных ключей
5. умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками.
Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки.
Расчеты звезд и колес.
Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка .
Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб.
Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем.
Бункер сделан из обычного бака от стиральной машинки.
Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель.

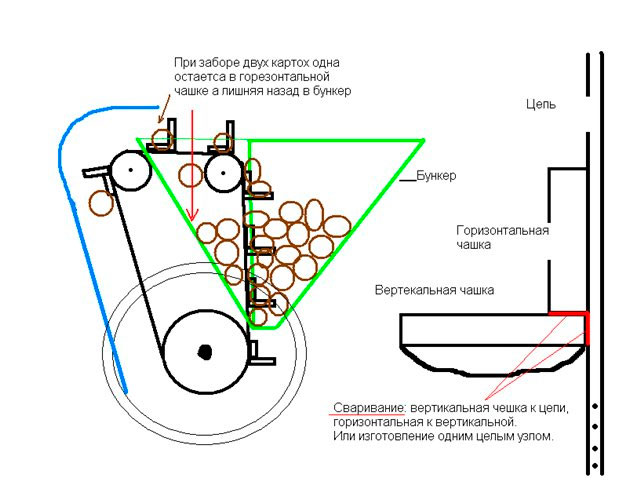

Принципиальная схема работы высевающего аппарата.
Схема подсоединения сажалки к мотоблоку.
Видео посадки картофеля сажалкой.

https://youtube.com/watch?v=lPP9N2E-dy4

Какая колея должна быть у мотоблока при посадке картофеля?

Для высадки картофеля мотоблоком нужно соблюдать ряд технических нюансов, среди которых особо важными являются ширина колеи, глубина посадки и расстояние между клубнями.

Фермеру необходимо настроить агрегат на следующие параметры:

• Ширина колеи должна составлять от 55 до 65 см, что обеспечит нормальный восход урожая и легкий процесс ухода за ним.
• Расстояние между каждой лункой должно составлять от 25 до 30 см.
• Глубина посадки – от 10 до 15 см.

Важно следить за тем, чтобы ширина колеи при посадке картофелесажалки была равной и не сбивалась. Для этого изначально настройте свой агрегат, также можно натянуть веревки, по которым получится следить за ровностью и правильностью борозд

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Как сделать картофелекопалку для мотоблока своими руками: видеоинструкция

Посадив картошку, надо готовиться к ее выкапыванию. Чтобы не делать это руками, стоит изготовить специальную копалку для мотоблока, которая поможет без особых усилий собрать урожай картофеля. Предлагаем познакомиться с процессом создания подобного приспособления

Картофелекопалка облегчает процесс сборки урожая

Самодельная картофелекопалка для мотоблока: особенности создания

Если вы решили самостоятельно собрать картофелекопалку для мотоблока своими руками, стоит сначала определиться с ее конструктивными особенностями. Такие приспособления могут быть:

• простыми, поднимающими клубни наверх с помощью зубцов или стержней. Могут устанавливаться на любой мотоблок;
• вибрационными.

Предлагаем посмотреть видео, в которых рассказывается, как можно изготовить самодельную картофелекопалку для мотоблока:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Транспортерная картофелекопалка для мотоблока: конструктивные особенности

Это приспособление вибрационного типа. Транспортерная картофелекопалка для мотоблока оснащается специальной решеткой, через которую осуществляется просеивание грунта. Лемех, устанавливаемый спереди, прорезает грунт и поднимает его наверх вместе картофелем. После отсеивания ботвы и грунта клубни отбрасываются на землю.

Транспортерная модель позволяет очистить клубни от грунта

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях

Она состоит из следующих элементов:

• металлических штифтов;
• емкости для сбора картофеля;
• рамы;
• элемента рыхления;
• колесной базы с осью вращения;
• системы шестерней;
• механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
2. Изготовление лемеха, который монтируют на элеваторный кожух.
3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Как сделать своими руками

Предварительно собирают все инструменты и материалы и готовят рабочую площадку, где будут проводить сварочные работы.

Материалы и инструменты

Для работы понадобятся:

• листы фанеры;
• швеллер;
• металлические уголки;
• арматура;
• олифа;
• резиновые и войлочные прокладки;
• стальные листы;
• болты.

Инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• отвертки, плоскогубцы, гаечные ключи.

Схемы и чертежи

Клубнепровод — один из самых сложных узлов агрегата, и повторить заводские механизмы самостоятельно удается далеко не всем домашним мастерам.

Интересно! Некоторые фермеры советуют вместо установки механизированной детали усаживать на раму рядом с емкостью с клубнями помощника, который вручную будет забрасывать их в борозды.

Есть сравнительно простые конструкции для изготовления. Ниже приведены чертеж и фото самодельного устройства.

Пошаговая инструкция

Как сделать сажалку для картофеля своими руками:

1. Основа любой техники — рама. На нее закрепляют все остальные элементы. Два лонжерона соединяют тремя поперечинами. К лонжеронам приваривают арки, на которых закреплены вилки.
2. Объем бункера обычно делают на 190–220 л. Его изготавливают из листов фанеры толщиной 12 мм, которые соединяют стальными уголками и болтами. Бункер обрабатывают водостойкой краской или олифой. Внутри устанавливают резиновую прокладку для защиты картофеля от повреждений.
3. К раме болтами крепят колесную ось и держатель рыхлителя. Для оси берут чугунную или стальную толстостенную трубу, в концы которой вставляют цапфы или шипы. Затем делают отверстия для установки штифтов, удерживающих цапфы. После сборки штифты заваривают.
4. Для изготовления колес берут стальные листы. Из них делают широкие цилиндры, чтобы грунт сильно не уплотнялся. Колеса закрепляют на цапфы.
5. С краев рамы приваривают стойки для заделывающих дисков и опоры семяпроводов.
6. Держатель рыхлителя сваривают в виде квадрата из 2 штанг. На концах последних монтируют стальные обоймы, в которые устанавливают специальные стойки для лап культиваторного типа.
7. Для изготовления сеятеля берут металлическую трубу с сечением в 100 мм. Минимальная толщина стенки — 10 мм. Снизу трубы приваривают бороздорез из толстого листового металла.

Для работ на склонах задние щитки оборудуют противовесом, чтобы повысить скорость посадки в несколько раз.

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

https://youtube.com/watch?v=eB-MXyypZyo

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

https://youtube.com/watch?v=U4qxpCabu08

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур: Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

1. Универсальные сеялки используют для посева практически любой культуры.
2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки. К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Заключение

Как видите, ручная картофелесажалка совсем не сложное, ни в изготовлении, ни в работе устройство. Материалы для её изготовления наверняка найдутся в сарае любого хозяина. Единственная сложность при её изготовлении, может, для кого то, заключаться в необходимости использовать сварку.

Простой механизм

Но этот вопрос решить не сложно, тем более, что овладеть мастерством сварки на уровне достаточном для создания несложных сварочных швов вполне по силам каждому, а современные сварочные аппараты (имеются в виду сварочные аппараты инверторного типа) не требуют каких то специфических сложных навыков от оператора для работы с ними.

В крайнем случае, всегда можно обратиться за помощью к известному Вам сварщику.

Использовать картофелесажалку очень просто. Особенно эффективно её применять на предварительно вспаханном, скажем с помощью мотоблока (например, нива), или минитрактора (например, Беларусь), картофельном поле. С её помощью можно довольно быстро и без особых усилий посадить картошку на значительной площади, сэкономив свои силы и время.

Преимуществами, предоставляемыми картофелесажалкой является облегчение и ускорение процесса посадки, соблюдение одинаковой глубины при посадке клубней. Надеемся, что эта статья показалась Вам интересной и помогла в конструировании и создании ручной картофелесажалки.
