Давилка для винограда своими руками, как сделать с гребнеотделителем

Плюсы применения приспособления

Преимущества изготовления мезги автоматической дробилкой:

• быстрая переработка больших объемов винограда;
• рациональное применение ресурсов;
• возможность получить качественную мезгу;
• автоматическая очистка жмыха, сока от веточек, избыточного количества гребней;
• простота и удобство агрегата, который возможно при необходимости совершенствовать;

Самую простую модель из дерева возможно собрать своими руками. Она станет подручным средством для обладателей небольших виноградников.

Популярностью пользуются устройства из дерева и нержавейки. Они не подвержены окислению и коррозии. Это обеспечивает долговечность использования, поскольку сок обладает высокой кислотностью.

Разновидности дробилок

В современных магазинах представлен широкий ассортимент дробилок для переработки собранного урожая с виноградников. Существующие на сегодняшний день дробильные аппараты могут быть классифицированы по нескольким характеристикам:

• тип управления (механические/ручные и электрические);
• материал изготовления (деревянные, пластиковые и металлические);
• тип загрузки (горизонтальные и вертикальные);
• с гребнеотделением либо без него.

Однако если по каким-либо причинам вам не подходит либо не нравится имеющийся ассортимент, вы можете попробовать собственноручно сделать такой прибор. Дробилка для винограда своими руками – несложная конструкция с технологической точки зрения. Изготовление такого аппарата не занимает много времени и не требует серьезных капиталовложений. При этом результативность самодельного дробильного агрегата ничем не хуже фабричного оборудования.

Преимущества и недостатки

Чтобы оценить необходимость и полезность виноградной дробилки рекомендуется ознакомиться с преимущественными качествами оборудования:

• получение качественной мезги, не содержащей большого количества посторонних для продукта компонентов;

• рациональное расходование сил и времени;

• простая и долговечная конструкция, которую бесконечно можно совершенствовать;

• возможность использования подручных средств при сборке дробилки;

• применение листового нержавеющего материала для сборки агрегата надёжно защищает от образования ржавчины в процессе эксплуатации, а также предотвращает образование сторонних запахов в соке.

Существенных недостатков оборудование не имеет, разве что отсутствие возможности применять агрегаты с гребнеотделителем для получения мезги из мускатных сортов.

Как сделать дробилку своими руками

Очень технологичную, но в одночасье простую дробилку для винограда вполне реально собрать самостоятельно. Затраты на её изготовление минимальные, а по эффективности она не уступает заводским изделиям, предназначенным для переработки небольших объёмов сырья.

Этапы монтажа

1. Сбить раму из досок. Предпочтительно использовать дубовые заготовки. Данный элемент по форме представляет две длинные доски, соединённые между собой двумя короткими поперечными элементами. Параметры определяются в зависимости от размеров валков и бункера, которые впоследствии устанавливаются на раму.

2. Подготовить валки. Их можно взять со старой стиральной машины (элемент для отжима белья) или изготовить самостоятельно из дерева, придав поверхности рельефности. Также подойдёт труба. Чтобы сделать рельеф на поверхности, нужно провести по диагонали или вдоль торцевых сторон валка несколько линий. По наметкам через каждые 5 мм проделываются отверстия или надсечки глубиной 5 мм, диаметром 10 мм.

3. Из досок сбить бункер, в который будут погружаться ягоды. Параметры нижней части должны соответствовать полости на раме, а верхняя часть расширяется для удобной загрузки сырья.

4. Для встречного вращения валков следует подготовить 2 шестерёнки. Они должны быть одинаковых параметров.

5. Установить с помощью металлических шпилек валки, закрепив их на оси по центру рамы. Интервал между поверхностями рабочих элементов составляет 2-3 мм. Систему шестерёнок зафиксировать с внешней стороны.

6. Подобрать любую ёмкость, которая будет служить контейнером для сбора мезги. Параметры её верхней части должны соответствовать полости рамы.

7. Собрать конструкцию, установив на контейнер раму с валками и бункер. На одной из осей валков прикрутить ручку, с помощью которой механизм будет приходить в работу.

На основе данной дробилки можно сделать оборудование с электроприводом. Потребуются дополнительно лишь двигатель, вал и ремень передачи.

Изготовление винной сокодавки своими руками

Пресс довольно прост по своей сути, особенно если это касается винтового формата. В домашних условиях его можно сделать практически из подручных материалов.

1. 2 трубы диаметром 18 или 25 мм в сечении приваривают к металлическому профилю в форме буквы П. Высота его условна, но подобрана таким образом, чтобы ключевая гайка на винте разместилась свободно.
2. Внизу приваривают сжимающий механизм, который будет фиксировать необходимое положение. Струбцина поможет прикрепить готовый пресс к горизонтальной, рабочей поверхности.
3. Раму делают из брусков 5*10 мм или 4*10 мм и длиной примерно 70 см.
4. Ширина устройства зависит от длины рифленых вальцов. Оптимальнее всего рассчитывать на габарит в 20 см, при этом вальцы и брусья должны выступать на одинаковое расстояние, а глубина бороздок – не менее 2,5 см.
5. Конструкцию направляют винтообразно со сдвигом в 2 см к вальцам и закрепляют через каждые 10 см к раме с использованием подшипника.

Помимо основной части, которая давит ягоды, нужен ковш или ведро с зауженным основанием. Его устанавливают также на раму, по отдаленности относительно давящего механизма на 1 см и более.

Внизу крепят емкость для жидкости и процесс можно начинать. Благодаря зазорам между валиками, косточки проскакивают в фильтрующий отсек целыми, поэтому напиток получается сладкий, насыщенный и без горечи. Можно ли есть виноград с косточками расскажет эта ссылка.

Корзину можно сделать и металлическую. В этом случае используют прокладки из нержавеющей стали для разделения сока порционно.

Материалы для пресс-машины с барабаном по итальянскому чертежу

Прежде чем приступить к работе, следует понимать: какие материалы пригодятся для будущего пресса по итальянскому или иному чертежу. Их необходимо разместить все сразу на рабочем столе, чтобы ускорить процесс проектирования.

• деревянные брусья 4*10 мм или 5*10 мм;
• валки;
• диски 2 мм из нержавеющей стали;
• трубы, диаметром около 25 мм;
• П-образный профиль;
• крепежный инструмент, сварочный аппарат;
• подшипники.

https://youtube.com/watch?v=1TUb3z3xZfc

Давилка для винограда своими руками

В домашнем виноделии немало нюансов, без соблюдения которых сложно получить напиток хорошего качества. Кроме того, процесс приготовления вина достаточно трудоемкий.

Опытные виноделы, которые подвергают переработке большое количество урожая за сезон, изготавливают различные приспособления для облегчения собственного труда.

Из настоящей статьи узнаем, как делается дробилка для винограда своими руками.

Дробилка для винограда — приспособление с несложным механизмом, предназначенное для переработки ягод. Конструкция состоит из загрузочного бункера, емкости для сбора жмыха и двух параллельно расположенных дробильных валиков. Применяются дробилки для винограда как при производстве вина в производственных масштабах, так и в домашнем виноделии.

В загрузочный бункер засыпается предназначенный для переработки виноград и передавливается с помощью дробильных валиков, приводимых в движения. Привод может быть механическим или электрическим. Переработанное сырье сбрасывается с емкость для сбора мезги.

Важной особенностью дробилки для винограда является наличие зазора между дробильными валиками. Это позволяет оставлять неповрежденными виноградные косточки, которые в раздробленном состоянии сказываются на вкусовых качествах готового продукта

Дубильные вещества, содержащиеся в косточках, придают вину горечь.

Разновидности дробилок из винограда

Дробилки бывают с гребнеотделителем и без него. Дробилка для винограда с гребнеотделителем позволяет осуществлять переработку сырья в разы быстрее, потому что ягоды не нужно обрывать с веток.

Валовые дробилки — это наиболее часто используемый вариант дробилок как в производстве, так и дома. Принцип работы основан на противоположном движении двух и более цилиндрических валов.

Ударно-центробежные дробилки могут быть горизонтальными и вертикальными. Принцип работы основан на вращении ротора со скоростью до 500 оборотов в минуту. От его ударов и происходит дробление винограда.

Механические и электрические дробилки могут иметь абсолютно одинаковый принцип действия. Отличие заключается лишь в наличии или отсутствии электропривода.

Как самостоятельно сделать дробилку

Заводскую дробилку для винограда приобретать не имеет смысла, если переработать нужно собственный урожай. Достаточно технологичную конструкцию можно сделать самостоятельно. Изготовление агрегата не потребует много времени и серьезных экономических затрат, а результативность переработки винограда не многим будет уступать заводскому оборудованию.

Начинать нужно с изготовления бункера. Для него можно использовать любой материал, но предпочтительнее брать дубовые доски. Если дерево под рукой не оказалось, используем нержавейку или пластик. Форма бункера — перевернутая усеченная пирамида.

Валики можно взять от старой стиральной машины активаторного типа, которые использовались для отжима белья. На валиках чертим 6 продольных линий по всей окружности. По длине каждой линии сверлим отверстия на расстоянии 0,5 см. Диаметр отверстий — примерно 10 мм, глубина 0,5 см.

Для того чтобы валики вращались встречно, затягивая ягоды внутрь, понадобятся 2 шестеренки. Их можно снять с любого механизма или заказать в токарной мастерской. Главное, чтобы они были одинаковые.

Теперь нужно изготовить деревянную рамку, на которой будут закреплены валики. Для рамки понадобится брус с сечением 50х50 мм. Длина рамы должна равняться длине валиков. Валики закрепляются на расстоянии 2-3 мм на оси по центру рамки. Система шестеренок устанавливается с внешней стороны.

Теперь нужно собрать конструкцию. Рамка с валиками крепится на емкость для сбора мезги, а на нее устанавливается бункер для приема винограда. Рукоятка для приведения в движение конструкции крепится на одной из осей валиков. Простейшее устройство для переработки винограда своими руками готово к эксплуатации.

На базе такого приспособления можно изготовить более совершенный агрегат с электроприводом. Нам потребуется двигатель, можно взять его от той же ненужной стиральной машинки, вал и ремень передачи. Вместо рукоятки монтируется электрическое управление с ременной передачей.

Для ускорения процесса переработки винограда можно установить на приспособление гребнеотделитель. Для гребнеотделителя понадобится сетка из нержавейки с ячейками в 10-12 мм и дополнительный вал с лопастями.

Лопасти изготавливаются из нержавейки в виде небольших лопаток и привариваются по спирали вала. Ягоды, попадая в дробилку с помощь этого вала, отделяются от гребней и попадают в вальцовую систему для дальнейшего давления.

Оставшиеся на сетке гребни сбрасываются в дополнительный отсек.

Разновидности виноградодавилок

Для большого количества сырья наибольшей популярностью пользуются модели из таких материалов:

• нержавеющая сталь;
• пластик;
• дерево, покрытое лаком.

Все составные части устройства, соприкасающиеся с продуктом не должны окисляться. Наибольшей популярностью пользуются механические (ручные) и электрические аппараты из нержавейки. Их комплектующие удобно разбирать, мыть. Отличаются долговечностью, не допускают появления посторонних запахов.

Для обработки больше, чем 500 – 700 килограммов ягод рекомендуется применять только давилку с двигателем.

С гребнеотделителем и без для переработки ягод

Для производства по технологии виноделия и переработки фруктовых белых вин сырьё обязательно очистить от виноградных гребней. Они созревают раньше, чем сами ягоды. Из-за этого содержат большее количество дубильных веществ, придающих излишнюю горчинку. Такие модели существуют 2 типов:

• валковые машинки (качественный отжим за счет большого количества горизонтально расположенных элементов);
• ударно-центробежные (процесс отделения гребней производится за счет ударов ротора).

Гребнеотделитель – это горизонтальный цилиндр, состоящий из вала и винтовидных лопаток. Сырьё предварительно попадает на этот вал, затем попадают на давильные элементы. Аппараты без отделителя гребней применяются при переработке красных сортов, таких как Каберне Совиньон, Мерло и прочих. Эта составляющая придаёт особый аромат готовому продукту. Устройства с дополнительным отделителем гребней бывают двух видов:

• валковые;
• ударно-центробежные.

Устройство мялки или мельницы без встроенного отделителя применяется для переработки красных, винных сортов винограда. Для сорта винограда Мускат и Изабелла применяются только варианты без такой функции, поскольку это снижает качество сырья.

Про винные сорта винограда читайте тут.

Валковые дробилки

Максимально распространены, применяются для получения качественного сырья для винного сусла. Основу агрегата представляет система горизонтальных цилиндров или лопаток с регулируемым зазором. Принцип действия агрегата:

• состоит из валков, встроенного гребнеотделителя;
• имеют только вертикальный тип загрузки;
• горизонтально расположенные валики вращаются в различных направлениях;
• между цилиндрическими измельчителями находится регулируемый зазор;
• приводится в действие поворотами ручки (механический вариант) или с помощью двигателя.

Вальки в различных моделях имеют различную форму: рифленая, лопастная, гладкая. Лопастные виды могут иметь 4, 6 или 8 лопастей. Гребни отделяются специальным устройством, далее выталкиваются наружу. Чаще применяются цилиндры с гладкой или рифленой поверхностью.

Ударно-центробежные аппараты

Ударно-центробежная модель в качестве основы использует специальный ротор. Измельчение и отжим производится с помощью ударов роторного механизма. Такая технология помогает получить максимальное количество красящих веществ. Особенности конструкции:

• вертикальный либо горизонтальный тип загрузки;
• только электрический тип;
• максимальный выход фенольных и окрашивающих компонентов;
• вращение ротора на скорости 500 оборотов в минуту.

Одновременно происходит отделение гребней, выбрасывание их наружу. В результате происходит максимальный выход сусла.

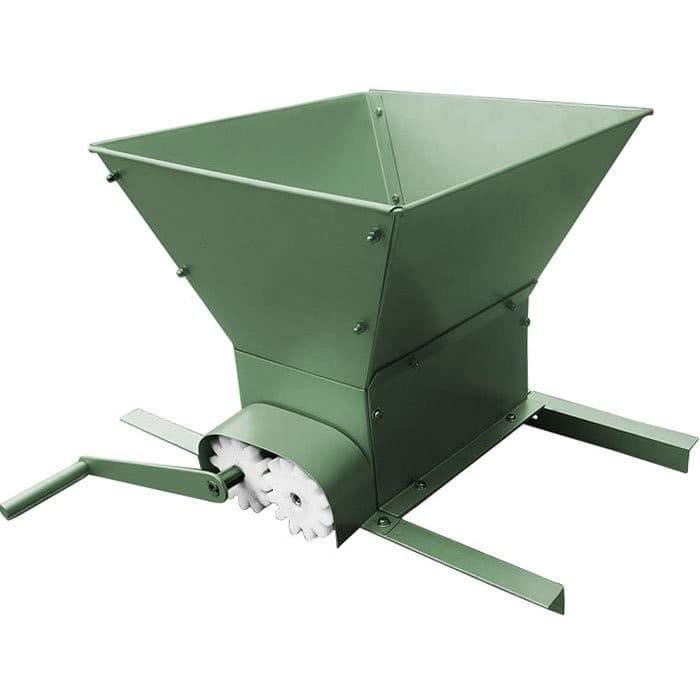

Механические машинки

Ручной тип приспособлений относится к вальковому типу действия. Для получения домашнего вина чаще применяются деревянные давилки. В больших фермерских хозяйствах для производства сусла применяют аппараты из нержавейки. Размеры и вес разных моделей зависят от используемых материалов и комплектующих. К примеру, давилки с отделителем гребней весят больше. Простейший агрегат состоит из таких составляющих:

• квадратный бункер;
• два гладких валька;
• нижняя рама из дерева;
• система шестерней;
• боковая ручка.

Используется вертикальный метод загрузки. Такой аппарат имеет вес до 18 килограммов, размещается на столе.

Электродробилка для фруктов и вина

Позволяют полностью автоматизировать изготовление сусла. Электродробилки включают дополнительный отделитель гребней. Основу составляют вращающиеся металлические лопатки винтовидной формы либо ротор. Они обеспечивают отделение винограда от гребней. Они выталкиваются наружу поступательным движением, в бункере остаются только сок и отжим, для дальнейшего производства вина.

Производительность различных моделей:

• 1200 – 1500 килограммов в час;
• до 2000 килограммов в час;
• 2000 – 2300 килограммов в час.

Пошаговая инструкция изготовления

Разработка конструкции

Дробилку можно изготовить самостоятельно

Чтобы сделать дробилку винограда своими руками, нужно разработать эскиз или чертеж будущего изделия.

Из всего разнообразия конструкций проще всего изготовить валковое устройство: оно активно давит грозди.

Бункер

Дробилки должны иметь бункер на 10-20 кг виноградной массы. Для изготовления придется использовать пластик, деревянные щиты или листы из нержавеющей стали.

Бункер имеет сверху широкую часть, а внизу сужается: такая форма дает возможность поджимать продукт, направляемый на активный рабочий орган.

Привод

Небольшая самодельная дробилка для винограда оснащается рукояткой: её ось является продолжением одного из валиков.

Для масштабной переработки нужен электропривод. Однако следует учитывать, что частота вращения вала должна быть не более 3-4 об/сек. Используется мотор-редуктор с количеством оборотов 180-240 об/мин. Потребуется мощность около 1-2 кВт.

Тара для ягод

Самодельная давилка может быть настольной, а может располагаться на собственной раме.

Тара для мезги размещается под изделием. Используют пластиковые ведра для пищевых продуктов, в них легче переносить полуфабрикат в бродильную емкость.

Изготовление элементов

Внутри устанавливаются валики из дерева. В качестве основы используются скалки для теста из березы или липы.

Для выступов виноградодробилки применяются рейки (штапики).

1. Измеряется длина скалок.
2. Отпиливается по 6 штапиков (всего 12).
3. Размечаются цилиндры (скалки) на 6 частей.
4. С помощью медных или латунных гвоздей части штапиков прибиваются по месту — валики готовы.

Из фанеры толщиной 4-6 мм выпиливаются элементы бункера. Между собой фрагменты скрепляются медными саморезами или гвоздями. Готовые части пропитываются горячей олифой или грунтовкой для наружных работ (двойное покрытие).

Для самодельной дробилки винограда и установки валиков подбираются закрытые подшипники, которые фиксируются на внешней стороне бункера. Используются корпуса, изготовленные из нержавеющей стали или бронзы.

Разновидности виноградодавилок

Для большого количества сырья наибольшей популярностью пользуются модели из таких материалов:

• нержавеющая сталь;
• пластик;
• дерево, покрытое лаком.

Дробилка механическая ДВ-3 предназначена для получения сока и мезги из ягод винограда.

Все составные части устройства, соприкасающиеся с продуктом не должны окисляться.
Наибольшей популярностью пользуются механические (ручные) и электрические аппараты из нержавейки. Их комплектующие удобно разбирать, мыть. Отличаются долговечностью, не допускают появления посторонних запахов.

С гребнеотделителем и без для переработки ягод

Принцип работы дробилок с гребнеотделителем заключается в использовании вала, при прохождении через который отделяются гребни от ягод.

Валковые дробилки

Максимально распространены, применяются для получения качественного сырья для винного сусла. Основу агрегата представляет система горизонтальных цилиндров или лопаток с регулируемым зазором. Принцип действия агрегата:

• состоит из валков, встроенного гребнеотделителя;
• имеют только вертикальный тип загрузки;
• горизонтально расположенные валики вращаются в различных направлениях;
• между цилиндрическими измельчителями находится регулируемый зазор;
• приводится в действие поворотами ручки (механический вариант) или с помощью двигателя.

Вальки в различных моделях имеют различную форму
: рифленая, лопастная, гладкая. Лопастные виды могут иметь 4, 6 или 8 лопастей. Гребни отделяются специальным устройством, далее выталкиваются наружу. Чаще применяются цилиндры с гладкой или рифленой поверхностью.

Приходя в движение, вальцы вращаются в разных направлениях. Ягоды, которые попадают между ними, раздавливаются. Кожица их лопается и высвобождается сок и мякоть.

Ударно-центробежные аппараты

Ударно-центробежная модель в качестве основы использует специальный ротор.
Измельчение и отжим производится с помощью ударов роторного механизма. Такая технология помогает получить максимальное количество красящих веществ. Особенности конструкции:

• вертикальный либо горизонтальный тип загрузки;
• только электрический тип;
• максимальный выход фенольных и окрашивающих компонентов;
• вращение ротора на скорости 500 оборотов в минуту.

Схема ударной дробилки в разрезе.

Одновременно происходит отделение гребней, выбрасывание их наружу. В результате происходит максимальный выход сусла.

Механические машинки

Ручной тип приспособлений относится к вальковому типу действия
. Для получения домашнего вина чаще применяются деревянные давилки. В больших фермерских хозяйствах для производства сусла применяют аппараты из нержавейки. Размеры и вес разных моделей зависят от используемых материалов и комплектующих. К примеру, давилки с отделителем гребней весят больше. Простейший агрегат состоит из таких составляющих:

• квадратный бункер;
• два гладких валька;
• нижняя рама из дерева;
• система шестерней;
• боковая ручка.

Используется вертикальный метод загрузки.
Такой аппарат имеет вес до 18 килограммов, размещается на столе.

Электродробилка для фруктов и вина

Позволяют полностью автоматизировать изготовление сусла. Электродробилки включают дополнительный отделитель гребней. Основу составляют вращающиеся металлические лопатки винтовидной формы либо ротор.
Они обеспечивают отделение винограда от гребней. Они выталкиваются наружу поступательным движением, в бункере остаются только сок и отжим, для дальнейшего производства вина.

Большинство дробилок Grifo оснащены отделителями гребней. Учитывая полную автоматизацию процесса, можно существенно сократить затраты времени и сил на переработку.

Производительность различных моделей:

• 1200 – 1500 килограммов в час;
• до 2000 килограммов в час;
• 2000 – 2300 килограммов в час.

Рекомендации по получению качественного сока из ягод

Одна из главных рекомендаций по работе с прессом – это необходимость в обязательном мытье ягод перед закладкой. Только сняв их с грозди и тщательно промыв в проточной воде, материал загружают в аппарат (барабан).

Виноделы, профессионально занимающиеся разведением винограда, разделяют его на 2 уровня:

• фруктовый сок, полученный самотеком;
• при помощи пресса.

В первом случае жидкость наиболее ценна, так как насыщена по вкусу и полезным веществам. Во втором варианте можно выдавливать сок в 2 этапа, то есть перерабатывать жмых вторично. Для таких сортов как Шардоне, белый Мускат, Пино Нуар, вторичная переработка не рекомендуется, так как вкусовые особенности при этом значительно страдают.

Преимущества и недостатки

Самодельные давилки для винограда обладают рядом преимуществ:

• Скорость. Особенно это касается электрических устройств с гребнеотделителями.
• Качество. Мезга, полученная таким образом, обладает лучшими характеристиками. В дальнейшем облегчается процеживание.
• Гигиеничность. В отличие от давилок, ручной и ножной способы обработки винограда не отличаются высокой чистотой.
• Компактность. Такие устройства не занимают много места.
• Простота в уходе. Составляющие части легко разбираются и промываются.
• Стоимость. В хозяйстве рачительного мужчины всегда найдутся составляющие части для таких агрегатов, а соответственно, стоимость таких устройств минимальна. А заодно ненужные, старые вещи обретают вторую жизнь.

А если вспомнить, что русский народ всегда был легок на выдумку и изобретательность, то превратить старую стиральную машинку в устройство по добыче виноградного сока не составит никакого труда даже для начинающего инженера. А если сделать это оборудование с регулируемыми механизмами, то можно будет получать сок не только виноградный, но и яблочный, грушевый и прочие. Такие возможности позволят увеличить ассортимент и количество домашних заготовок.

Предлагаем ознакомиться Польза и вред тыквы — 10 доказанных свойств для организма человека

• получение качественной мезги, не содержащей большого количества посторонних для продукта компонентов;

• рациональное расходование сил и времени;

• простая и долговечная конструкция, которую бесконечно можно совершенствовать;

• возможность использования подручных средств при сборке дробилки;

• применение листового нержавеющего материала для сборки агрегата надёжно защищает от образования ржавчины в процессе эксплуатации, а также предотвращает образование сторонних запахов в соке.

Существенных недостатков оборудование не имеет, разве что отсутствие возможности применять агрегаты с гребнеотделителем для получения мезги из мускатных сортов.
