Как работать руками на участке с умом: обзор ручных культиваторов для дачи

Порядок изготовления культиватора

После того как процесс подготовки материалов и деталей окончен, можно приступать к изготовлению самодельного культиватора для минитрактора.

1. Первым этапом работы должно стать проделывание отверстий во всех стальных пластинах, приготовленных для культиватора.
2. Квадратную и прямоугольную пластины совмещают между собой таком образом, чтобы по сторонам квадратов можно было разместить фрезы, которые, в свою очередь, сцепляются между собой болтами или сварочным швом. Стоит учитывать, что при соединении с помощью сварки шов не будет отличаться высокой прочностью, из-за чего самодельный культиватор для минитрактора сможет работать исключительно на рыхлых черноземных грунтах. Сделанный своими руками культиватор, у которого пластины соединены фрезами, сможет обрабатывать и глинистую, и каменистую почву — он будет достаточно надежным и прочным, чтобы вынести максимально возможную нагрузку.
3. По окончании процесса соединения всех необходимых деталей и их сборки в одну конструкцию необходимо сделать отверстие в ее центральной части — через эту дыру будет проходить стальная прямая труба, о которой говорилось на этапе подготовки материалов. Трубу необходимо разрезать на пару равных составляющих и каждую из них оснастить специальными платформами с фрезами. Эти платформы закрепляются с использованием болтов или сварочным швом.
4. На предпоследнем этапе стальные трубки, оснащенные фрезами, нужно присоединить к валу моторного блока машины. При этом используется сверло по металлу, с помощью которого проделываются отверстия в валу и в трубке. Через эти отверстия проходят болты, которые необходимо закрепить гайками.
5. Финальным этапом сборки культиватора на минитрактор своими руками должна стать полная и внимательная проверка всех соединительных элементов конструкции. Только после проведения проверки культиватор можно начинать тестировать — это банальное требование техники безопасности.

Модернизация самодельной конструкции

Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.

Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.

Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.

Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат — действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.

Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд

Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

• параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
• стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
• значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
• наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
• в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
• значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
• на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
• двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

Делаем культиватор ручной своими руками

Простейший вариант – культиватор Торнадо

Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.

«Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика. Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения. В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Своими руками

Самым важным исходным материалом для конструирования являются старые крышки для кастрюль. Здесь надо учесть тот факт, что указанное сырье должно быть выполнено из металла и не обладать эмалевым покрытием.

Оптимальный диаметр крышек составляет 40-50 сантиметров. Этого вполне достаточно, поскольку картофель погружает свои корнеплоды не очень глубоко — на 15-20 сантиметров.

Следующим шагом является заточка краев крышек. Эти действия лучше всего выполнять с помощью специального агрегата. Стоит уточнить, что эти элементы будут служить дисками для самодельного окучника на минитрактор. (Смотрите фото).

Важным моментом в производстве указанных элементов является форма крышек. Если они прямые, необходимо немного загнуть их края. Сделать это можно посредством молотка.

Для того чтобы агрегат на ваш минитрактор получился максимально удобным, следует сконструировать специальную тележку. Именно она оптимизирует процесс перемещения лопастей фрезы, которая разрыхляет грунт.

С целью выполнения поставленной задачи применяются трубы и втулки. Далее агрегат на минитрактор оснащается колесами, которые крепятся к раме конструкции.

Для удобства сооружения агрегата можно предварительно набросать соответствующие чертежи, на которых будут четко проступать все детали проекта. Подобные чертежи может сделать каждый, кто хоть немного знаком с указанным процессом.

Стоит отметить, что самодельный агрегат не обязательно строить согласно с какими-то эстетическими нормами. Самое главное, чтобы ваш культиватор-окучник для минитрактора бесперебойно функционировал и максимально качественно исполнял свои прямые обязанности. Тогда и картофель на вашем огороде будет чувствовать себя достаточно комфортно, что позволит собрать богатый урожай.

Эксплуатация

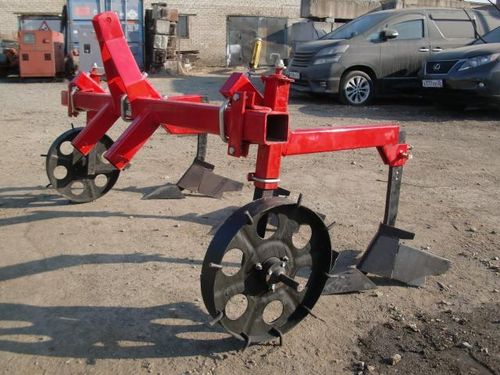

Купили вы окучник на минитрактор либо создали его своими руками, необходимо знать, как правильно, а значит, безопасно эксплуатировать данное устройство. В первую очередь надо сказать, что окучник способен выполнять несколько сельскохозяйственных операций:

• окучивание.
• рыхление почвы.
• культивация.
• нарезка борозд.

Важным достоинством агрегата является то, что его обладатель имеет возможность самостоятельно регулировать работу окучника в зависимости от условий и специфики процесса. К тому же, вес оборудования достаточно невелик, что позволяет легко устанавливать либо менять на нем специальные лапы. (Смотреть фото).

Здесь надо заметить, что самостоятельно сконструированный окучник на минитрактор, может справиться не со всеми видами грунта. Дисковое устройство призвано обрабатывать исключительно среднюю и легкую почву.

Еще одним важным плюсом указанного приспособления является простота его эксплуатации. Чтобы применять окучник, минитрактор не обязан обладать высоким показателем мощности, поскольку указанное оборудование относится к тяговому классу.

Вот так постепенно мы добрались до основных правил работы с окучником для картофеля.

1. Прежде, чем агрегат будет запущен, необходимо внимательно осмотреть его на предмет надежности крепления всех рабочих элементов.
2. Существует ряд манипуляций, которые следует проводить исключительно при выключенном минитракторе. Речь идет о следующих действиях:

регулировка деталей механизма;

• установка тех либо иных элементов конструкции;
• очистка конкретных деталей от грязи и частей растений;
• ремонтные и профилактические манипуляции;

1. Включать вал отбора мощности допускается только на минимальных оборотах.
2. Во время движения окучника в зоне его действия не должны находиться люди.

По завершению рабочего процесса необходимо произвести тщательную очистку агрегата от грунта и остатков растительной массы. Внимательно следите за тем, чтобы оборудование было абсолютно чистым и сухим, прежде, чем отправите его на заслуженный отдых. Игнорирование данного правила приведет к нежелательным последствиям, которые могут помешать дальнейшей эксплуатации устройства.

В случае, когда планируется длительное хранение окучника, исключающее использование приспособления, все его рабочие поверхности должны быть обработаны солидолом. При необходимости привлечения аппарата к сельскохозяйственным мероприятиям указанную смазку требуется удалить.

В этом видео представлена информация о том, как соорудить описанное устройство в домашних условиях, потратив минимум времени и денежных средств.

Советы и рекомендации по самостоятельной работе

Если вы решили самостоятельно собрать такой инструмент, то не забывайте о соблюдениях необходимых мер безопасности. Прежде всего, позаботьтесь о глазах, особенно при сварке, независимо от того, какого она типа.

Так, при дуговой сварке опасность представляет интенсивный свет, полученный в итоге горения и дуги, а также окалина, появляющаяся на месте застывшего шва от сварки. Она может при остывании металла внезапно откалываться и вылетать на большую высоту.

Если вы с помощью газосварки греете металл для обработки или резки, не забывайте о перчатках и щитках для защиты лица, поскольку работа проводится при высокой температуре. Также нужно помнить, что кислород при контакте с маслом создает взрывоопасную смесь, для которой не нужна даже искра.

Когда вы решили изготовить сельскохозяйственное оборудование своими руками, вы сможете сэкономить на его покупке.

И даже если у вас нет опыта и специальных навыков, то вы сможете самостоятельно сделать культиватор из старого велосипеда самого простого типа и обеспечите себе хорошую помощь при обработке земли.

Виды самоделок

Мотофреза из подручных материалов.

Это одна из простых самоделок, созданная для рыхления почвы на глубину до 27−30 см. Она представляет раму, сваренную из профильных труб 50×70 мм. Размер самой рамы зависит от используемого двигателя, который обычно ставят от мотоциклов ИЖ-Планета, ИЖ-Юпитер, мотороллера «Муравей» или другой подобной техники.

Фрезы собирают крестовиной из стальных пластин 5×40 мм, концы их загибают буквой Г и затачивают. Их в количестве 6−8 штук равномерно распределяют и надёжно приваривают к стальному валу.

Сам силовой агрегат вместе с коробкой передач и сцеплением устанавливают сверху рамы, а рабочий вал с фрезами — снизу на подшипниках. Двигатель и вал соединяют штатной мотоциклетной цепью. Устанавливают руль, на него крепят ручку газа и рычаг сцепления. Обязательно приваривают к раме крепление для сошника. Без него невозможно фрезерование почвы.

При запуске двигателя и включении первой передачи начинается вращение рабочего органа с фрезами. Скорость обработки довольно приличная. За 4−5 часов можно пройти 10 — 12 соток. Следует учитывать, что мотоциклетный мотор имеет естественное охлаждение. Поэтому после 40−50 минут непрерывной работы ему дают остыть. Для успешной эксплуатации мотофрезы нужно для двигателя сконструировать вентилятор и направить поток воздуха к его рёбрам принудительно.

Мототяпка на основе бензопилы.

Очень лёгкая конструкция из велосипедного руля и любой бензопилы. Все крепится на небольшую рамку. Колёс не имеет. В качестве рабочего органа используется уменьшенная копия фрез. Ширина захвата прополки 25−28 см, глубина 6−8 см. Ручки управления выведены непосредственно на руль. Мототяпку очень удобно использовать между рядами посадок.

Самодельный мотоборд.

Эта конструкция напоминает скейтборд, только увеличен диаметр колёс. Доска удлинённая. В задней части ставят двигатель от бензопилы. Управление выведено на изогнутую дугой ручку, за которую и держатся во время движения. Скорость зависит от качества сборки механизма и может достигать 100 км/час.

Скутер из велосипеда.

Для настоящего Кулибина нет ничего более привычного, чем поставить двигатель от любого мопеда на велосипед, который выбирают с колёсами меньшего диаметра. Но не все так просто. Спицы необходимо усилить, саму конструкцию скомпоновать так, чтобы двигатель не мешал ногам и при этом хорошо обдувался встречным потоком воздуха. Для заднего колеса желательно сделать амортизаторы, что даёт способность ездить по просёлочным дорогам. Возможно даже использование штатных колёс от настоящего скутера, но это связано с переделкой вилок. Управление двигателем выводится на руль.

Культиватор для мотоблока Нева. Оборудования для вспашки земли

Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.

Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:

1. Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;
2. Культиваторы и фрезы для мотоблока “Нева МБ 2” позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.

Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах “Нева МБ 23” или “Нева МБ23СД”.

Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.

На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.

С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.

Самодельный мотоблок по инструкции Архипова

Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.

Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.

В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов, идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.

Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.

Преимущества мотоблока Архипова:

• Наличие шарнирного соединения. Не секрет, что большинство обрабатывающих приспособлений и тягачей оборудованы жестким соединением, что негативно сказывается на маневрировании агрегата, усложняя работу с ним. Все элементы разработки Архипова соединены между собой с помощью шарниров. За счёт такого параметра появляется возможность менять направление движения в процессе работы без вынимания плуга из борозды.
• Смещение оси к направлению движения. При обрабатывании почвы с помощью мотоблока у многих дачников возникает такая проблема, как постепенное смещение агрегата в сторону под воздействием сопротивления. Чтобы выравнивать борозду, приходится прикладывать много усилий. Для компенсации заноса мастер разместил ось плуга под небольшим углом в сторону движения. Выполняя работу, конструкция слегка смещается влево, а необходимое направление регулируется посредством шарниров тяги.
• Уровень глубины пахоты. В большинстве существующих моделей мотоблоков глубина погружения рабочего элемента обусловлена опусканием или подъёмом плуга. В случае с данной разновидностью её изменяют автоматическим образом. Для регулировки изменяется угол плуга по отношению к борозде. В свою очередь, конструкцию оборудуют полевой доской, выполняющей роль подъёмной силы при произвольном зарывании плуга в землю. Если же проблема проявляется противоположным образом, и лемех появляется над поверхностью земли, то угол атаки вновь погружается в землю на конкретную глубину.
