Плодосъёмники (плодосборники)

Делаем сами

Обзор наиболее распространенных вариантов плодосборников позволяет понять принцип действия механизма. Так, определив самый лучший для себя тип конструкции съемника, можно приступать к изготовлению домашнего устройства для сбора фруктов.

Сборник из пластиковой бутылки «тюльпан»

Необходимые материалы:

• Пластиковая бутылка на 1,5-2 литра;
• Леска длиной около трех метров;
• Ножка для чаши сборника (шест, труба и прочее).

Сначала необходимо подготовить саму чашу съемника. Для этого обрезаем ножницами пластиковую бутылку со стороны донышка, создавая чашу нужной высоты. Делаем прорези по периметру емкости так, чтобы конструкция стала похожа на бутон тюльпана.

В каждом «лепестке» делаем небольшие отверстия при помощи шила. Делать их желательно ближе к макушке чаши. Далее, продеваем леску сквозь проделанные отверстия, а ее концы проводим через горлышко бутылки.

В шесте делаем сквозное отверстие на том месте, где будет крепиться чаша. Крепим чашу с захватчиком на основании ручки нашего устройства. Если проделать отверстие нет возможности, то лучше приклеить чашу к шесту с помощью клея.

Сборник из бутылки «чаша»

Это самая простая модель в изготовлении. Для создания чаши необходимо обрезать дно у пластиковой бутылки емкостью 1,5 литра. По периметру «чаши» делаем неглубокие прорези ножницами и оформляем край острыми зубчиками. В горлышке бутылки делаем сквозное отверстие.

На конце «держателя» съемника проделываем сквозное отверстие. Надеваем горлышко бутылки на жердь. Через готовые отверстия крепим на держателе чашу с помощью гвоздя или самореза.

Закрытый съемник из бутылки

Вблизи дна пластиковой бутылки вырезаем круглое боковое отверстие. Со стороны донышка нарезаем зубчики. Некоторые дачники рекомендуют для удобства делать отверстие в форме сердца. Далее, чаша надевается на конец шеста и закрепляется. Такая конструкция позволяет снимать за один раз более двух плодов.

С помощью консервной банки

Данное приспособление является наиболее крепким для снятия плодов по сравнению с пластиковыми бутылками.

Выбираем большую консервную банку, в диаметр которой с легкостью пройдет крупное яблоко. В одной из сторон от верха прорезаем ножом неглубокую линию. С помощью плоскогубцев раздвигаем прорези в форме клина. На противоположной стороне делаем пару отверстий, через которые проволокой крепим банку на шесте.

Из пластиковой трубы

Для изготовления прибора необходимо взять трубу из тонкого пластика широкого диаметра, который позволит пропустить крупное яблоко. В верхней части трубы делаем отверстие в виде буквы J. Хвостик буквы должен быть направлен вверх. На нижнем хвостике буквы крепим лезвие.

Отверстие делается на случай, если черенок плода будет слишком жестким.

Нижний конец трубы обрезаем в виде зубчиков. Нагреваем зубья и загибаем, сформировывая дно съемника. Конструкцию крепим к шесту с помощью проволоки или саморезов.

Рыболовный сачок также послужит отличным плодосъемником. Однако для снятия яблок с жестким черенком понадобится дополнительное оснащение устройства лезвием или крючком. Для большего удобства сачок можно слегка согнуть у основания.

Покупные приборы для сбора яблок

В магазинах или на садоводческих рынках есть большой выбор специальных приспособлений, которые отличаются методом использования и стоимостью.

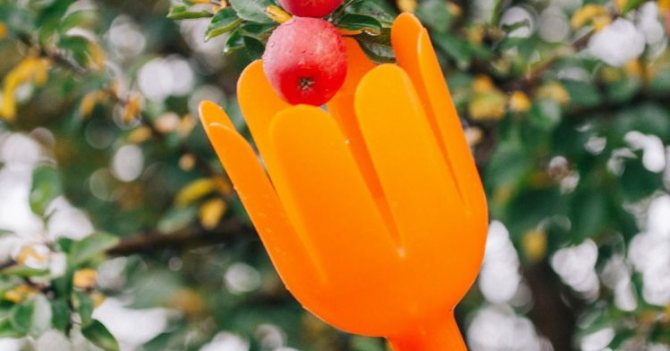

Пластмассовый тюльпан

Название прибора полностью соответствует его описанию. Это насадка, которая имеет «лепестки» и чашу для сбора. Конструкция очень простая и даже примитивная, исполнение также несложное.

Этот тюльпан нужно поднять к фрукту, установить так чтобы между лепестками поместилась плодоножка и прокрутить приспособление за ручку. Таким образом, плод срывается и снимается.

Пластмассовый тюльпан для сбора яблок. Но не всё так гладко. Будут проблемы с теми сортами, которые отличаются плотным креплением на плодоножке или недозревшими фруктами.

Цанговый съёмник

Принцип действия прибора тот же, у тюльпана. Но у такого аппарата немного другое место съёма и захват происходит по-другому. Но в остальном всё аналогично, плод зажимается и проворачивается ручка, чтобы его сорвать. Особенностью такой конструкции является дополнительное крепление мешка, в котором могут разместиться несколько фруктов и возможность регулировки высоты ручки. Это позволит, не отрываясь от процесса сразу снимать несколько яблочек.

Цанговый съёмник для яблок.

Плодосборник из проволоки

В форме чаши собрано несколько струн тонкой проволоки, а по центу есть мягкий настил. Принцип использования такого аппарата схож с предыдущими. Проволочной захватывается фрукт, проворачивается и оказывается посредине.

Плодосборник из проволоки.

Плодосъемник с захватом

Тот же принцип и механизм работы, но сам плодосъемник немного другой. Он состоит из трёх «пальчиков», которые цепляются за фрукт и его снимают. Отличительной чертой является удобство этих «пальцев», благодаря которым удобно снимать даже самые мелкие плоды.

Плодосъемник с захватом для яблок.

Универсальное изделие для яблок, груш и слив

Это садово-огородная самоделка изготавливается из старой швабры с пластиковыми деталями, сжимающимся механизмом и металлической трубкой-основанием (длина 85 сантиметров в сложенном состоянии, в разложенном 122 сантиметра), металлической арматуры и сшитого заранее сквозного мешка из плотной бязи (хлопчато-бумажной ткани) с удобным открывающимся клапаном внизу.

Нижнее отверстие мешочка должно хорошо замыкаться фиксирующимся шнурком при сборке яблок и открываться, когда необходимо высыпать собранные фрукты в корзину.

Этапы сборки:

1. Чтобы разобрать швабру, следует снять все ненужные детали, оставив трубку и сжимающий механизм;
2. Мешок крепится к шпилькам арматуры верхней частью, в качестве шарнира используется небольшой кусок пластикового прозрачного пищевого шланга. Получается удобный клапан-мешочек;
3. Тканевый мешок вместе со шпильками арматуры фиксируется к сжимающему механизму швабры при помощи обычных кабельных стяжек (чтобы ткань не сжималась, и не появлялись сборки и складки во время работы);
4. Затем устанавливается пружина, предназначенная для фиксации плодосборника в открытом состоянии и сведения его в рабочее положение;
5. Ручка вместе со сжимающимся механизмом собирается при помощи болтов и самофиксирующихся гаек. Конец мешочка закрепляется к трубе швабры узлом шнурка;
6. Чтобы добавить инструменту длины и работать с деревьями высотой 4 и 5 метров, необходимо использовать длинную выдвижную металлическую ручку от другой аналогичной швабры. Зазор между двумя трубками можно закрыть термоизоляцией и затянуть саморезами. От пружины до окончания ручки привязывается веревка, за которую нужно будет в будущем тянуть, чтобы привести механизм в работу.

Инструмент для работы в саду готов, можно приступать к сбору урожая! В мешок такого плодосборника может поместиться от 1,5 до 2,5 кг спелых яблок. Выгрузку яблок можно производить как снизу, так и сверху тканевого мешочка. Ниже на видео показан процесс изготовления инструмента пошагово.

Чтобы сделать приспособление для сбора яблок с дерева своими руками, можно воспользоваться одной из приведенных выше технологий изготовления. С таким удобным инструментом больше не придется лазать по деревьям ли пользоваться опасной стремянкой. Самодельные плодосборники и чаши прослужат не один сезон, а в случае износа или порчи их легко заменить на новые, не тратя большое количество финансовых средств да дорогостоящие готовые изделия. Сбор урожая станет увлекательным занятием и не будет занимать много времени

https://youtube.com/watch?v=yIA6LbODOEc

Самый простой способ дотянуться до яблок

Когда в саду деревья большие и раскидистые, тянуться с лестницы, пытаясь достать в переплетении ветвей очередной спелый плод – не лучшее и не самое быстрое занятие. На такой сбор урожая могут уйти часы, и результат будет не лучший, поскольку, если это не колоновидная яблоня, с верхушки так яблоки не достать. Но еще с древних времен, если кто-то не мог дотянуться до верхних ветвей, то брал в руки палку. Нас она выручит снова.

Сбор яблок шестом

Итак, понадобится длинный шест, на основе которого мы объединим основные функции гвоздодера и баскетбольного кольца: от первого – цеплять, от второго – пропускать сквозь себя круглый предмет. Задача кажется непростой, но на самом деле нам нужны на верхушке штанги (которая может быть телескопической, например, старой удочкой) 2 штырька, перпендикулярных оси шеста. В зазор между этими выступами должен легко проходить черенок яблока.

Ниже приделываем уменьшенную копию баскетбольного кольца из проволоки, к примеру, из толстой алюминиевой жилы от кабеля. Только привычную сквозную сетку заменит полотняный или такой же сетчатый мешочек. Поднимаем устройство как можно выше, перебирая по нему руками, пока не ухватите за нижний конец шеста. Подводим кольцо под яблоко, чтобы черенок попал в «гвоздодер». Тянем на себя, плод обрывается и попадает сквозь кольцо в мешок.

Способ сшивания бутылок для плодосъемника

Для сшивания бутылок нужно горячим шилом пробить парные отверстия по обе стороны линии шва. Тонкий медный провод сгибаем пополам, скручиваем концы и делаем «иглу» в форме рыболовного крючка (рис. 2).

С помощью этой гибкой «иглы» просовываем леску через соседние пары отверстий и соединяем бутылки в единый блок. При таком способе сшивания руки будут всегда находиться снаружи бутылок.

Блок из двух бутылок надевается на лыжную палку, в которой (после примерки) просверливается отверстие и жестко закрепляется штифт (рис. 3). Длина штифта должна соответствовать диаметру горлышка бутылки и внутреннему диаметру пробки. На горлышке бутылки надо сделать 2 небольших диаметральных пропила для фиксации блока бутылок на штифте.

На рисунке показана пробка, снятая с бутылки 2. При этом бутылочный блок свободно снимается с лыжной палки. При закручивании пробки на горлышко бутылки 2 штифт прочно фиксирует блок бутылок на палке.

На рисунке показано также кольцо, предотвращающее сползание по палке и потерю пробки. Кольцо выполняется из скотча или изоленты.

Вся конструкция съемника – предельно легкая и удобная в использовании.

Разновидности

Перед тем как приобрести устройство, необходимо определиться с вариантом его конструкции. От него зависит стоимость, назначение и функциональные особенности. Рассмотрим разновидности более подробно.

Плодосъемник режущий

Данная конструкция считается самой простой. Основой служит специальный нож. При соприкосновении с ножкой яблока он перерезает ее, и фрукт оказывается в емкости для плодов. Сюда можно отнести цанговые приспособления. Они имеют длинную рукоятку, и если приноровиться к работе с ними, можно существенно сэкономить время на сбор урожая.

Однако нельзя не сказать и о минусах подобной разновидности. Их эксплуатация может быть достаточно непростой, потребуется определенная сноровка, выработка правильной техники работы с данными устройствами. Кроме того, затраты физических усилий в данном случае достаточно серьезны.

Читать также: Дрова ольха или береза что лучше

Механические плодосъемники

Захват у таких устройств происходит с помощью так называемой «руки». Она выполнена из проволоки, является подвижной и может сжиматься в определенный момент. Активируется данная способность с помощью натяжения специального пластикового или металлического троса.

Однако недостатком является способность достаточно часто повреждать ветки дерева при работе.

Плодосборники-чаши

Такие конструкции являются наиболее безопасными и пользуются высоким спросом среди садоводов. Выполняются они из пластика, а мешок для сбора плодов – из прочной ткани. Форма и верхняя часть, поделенная на своеобразные лепестки, дала плодосъемнику еще одно название – «тюльпан». Яблоко, попав между лепестками, поворачивается вокруг своей оси, после чего падает в чашу. Можно подобрать как деревянную рукоятку, так и телескопическую ручку необходимого размера. Самые простые модели можно изготовить самостоятельно.

Комбинированный плодосборник

Эта модель является универсальной. Она предусматривает боковой тип подачи плодов и представляет собой корзину-ролик. Приспособление крепится на специальной рукоятке, а захват плодов происходит с помощью поднятия вертикально или прокатывания по земле.

Инструменты плодосъемники

Плодосъемники делятся на нескольких типов.

Цанговые съемники делают проволочными или с мешком, а также изготавливают инструменты с захватом.

Пластмассовые устройства имеют форму цилиндра с небольшим уклоном, края которого сверху разрезаны в виде продольных полос.

Такой инструмент называют «тюльпан».

Урожай снимают следующим образом: поддевают фрукт так, чтобы плодоножка оказалась между лепестками «тюльпана», поворачивая тюльпан, плод отделяется.

Цанговые проволочные плодосборники представляют собой инструменты, по форме напоминающие нераскрытый бутон из «лепестков».

На концах «лепестков» прикреплены загнутые в виде петелек проволоки.

В эти петельки протягивают прочную леску.

Леску используют для фиксации плода при отделении от ветки.

Когда фрукт попадает в захват, леску подтягивают, захват закрывается, и плод легко снимается с дерева.

Цанговые устройства с мешком состоят из кольца с прикрепленным к нему небольшим мешочком.

По периметру кольца закреплены «лепестки» для съема плода с ветки.

В мешочке помещаются несколько плодов.

Такие плодосъемники значительно облегчают труд и намного ускоряют процесс сбора урожая.

Бывают конструкции плодосъемников оснащеные небольшим металлическим ножом, размещенным на кольце сверху.

Цанговые телескопические плодосборники с захватом предназначены для сбора фруктов предотвращающие их падение на землю.

Современные инструменты и приспособления позволяют легко и быстро собирать урожай с деревьев.

Такие устройства имеют легкий вес, что позволяет их использовать одной рукой.

Вариант №1: цепкая рука фермера

Приспособление будет состоять из хватала и держателя. Вам понадобится:

• старая пластиковая бутылка;
• длинная леска (2,5-3 метра), шило, ножницы;
• рукоятка от старой пластиковой швабры (можно заменить ПВХ трубой).

Процесс изготовления данного плодосборника в передаче «Очумелый ручки»:

Итак, начнем нашу легкую работу.

Шаг 1. Мастерим хватало (двухлитровая пластиковая бутылка). Донную часть бутылки обрезаем коронообразно, чтобы образовались «лепестки». В каждом из лепестков делаем по 2 отверстия. Для этого можно использовать небольшой дырокол или обычное шило.

Теперь придадим чаше цепкость. Возьмите леску и протяните ее через горлышко в бутылку так, чтобы последняя оказалась чуть ниже середины лески. Верхний конец лески продеваем по очереди в каждое отверстие по кругу и выводим обратно через горло бутылки. Таким образом, у нас получилась пластиковая бутылка без дна с выходящими через горлышко двумя длинными концами лески.

Шаг 2. Закрепляем держатель. В качестве держателя мы берем полую ПВХ трубу или рукоятку от старой пластиковой швабры. Двойная леска из пластиковой бутылки продевается сквозь отверстие держателя и выходит с его обратной стороны. Если ваша рукоятка от швабры снабжена съемной ручкой — вам повезло! К этой части держателя и следует закрепить концы лески. Проделайте в ручке 2 отверстия, в которые проденьте леску, закрепляя концы друг с другом внатяжку. Ручку снова оденьте на рукоятку швабры.

Имеем пластиковую бутылку, скрепленную леской с держателем со съемной ручкой. А теперь попробуйте снова снять колпачок, оттянув слегка леску на себя. Обрезанные края бутылки сжимаются, совершая при этом хватательные движения. Теперь ни одно яблоко от вас не уйдет!

Схема еще одного устройства для сбора плодов с деревьев: на его создания потребуется достаточно много времени, поэтому не рекомендуем вам браться за его создание. Просто показали, какие еще самодельные устройства можно изготовить

Если швабра не имеет съемной части, можно просто срезать ее конец на 15-10 см. По бокам его проделайте 2 отверстия, куда и будут проведены концы лески. После закрепите их, связывая между собой.

Еще раз повторимся: если у вас много плодоносных деревьев, то лучше потратьте некоторую сумму денег и купить готовый плодосъемник, который прослужит вам не один сезон

Для ПВХ трубы в качестве ручки можно использовать несколько колпачков от пластиковых бутылок. Например, возьмите 10 крышек и проделайте в центре каждой по отверстию шилом. Свободные концы лески проденьте в колпачки по очереди и закрепите на последнем. Для устойчивости колпачки склейте между собой или сделайте узел из лески с внутренней стороны первой крышки. Получается удобная съемная ручка из колпачков. Используйте ее таким же методом, что и ручку от швабры.

Варианты инструмента с заслонкой

Пластиковые совки с удобной ручкой, позволяющие бережно собирать мелкие ягоды, не повреждая куст.

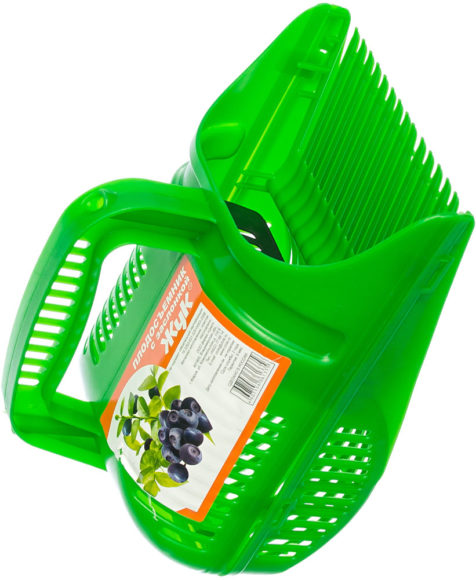

Cicle Жук 4607156361335

Плодосъёмник для сбора лесных ягод при помощи специальной гребёнки. Заслонка предотвращает выпадение накопленного продукта.

Преимущества:

закруглённые зубья для бережного сбора.

Отзывы:

Ирина Ерницкая	Мария Половцева
«Удобная штука для быстрого сбора ягод. Легко моется.»	«Изделие из качественного пластика, держится крепко. Если приноровиться и правильно пропускать ветку боком, то ягода собирается хорошо и быстро.»

Park

Устройство для сбора различных ягод с кустов: брусники, клюквы, черники. Изделие собрано из пластика и оборудовано заслонкой. Отверстия в нижней части позволяют избавиться от мелкого сора и листвы.

Преимущества:

• крепкий пластик;
• эргономичная форма.

Отзывы:

Леонид Акимичев:	Пётр Крахмалёв:
«Приобретал модель для черничных кустов. Совок недорогой и качественный, хорошо держит ягоду.»	«Лёгкий инструмент, благодаря заслонке можно не бояться случайно перевернуть – содержимое останется на месте. Значительно экономит время сборки урожая.»

Сравнительные характеристики моделей

Модель	Cicle Жук 4607156361335	Park
Длина, мм	230	235
Ширина, мм	150	146
Материал	Пластик	Пластик
Цена, р	250	350

Выбирая плодосъёмник для сада стоит учитывать вид фруктов и ягод, которые планируется собирать. Для высоких деревьев следует подобрать модели с телескопическими штангами оптимальной длины. Предпочтение лучше отдавать изделиям с более безопасной и щадящей пластиковой конструкцией, чтобы избежать повреждения веток.

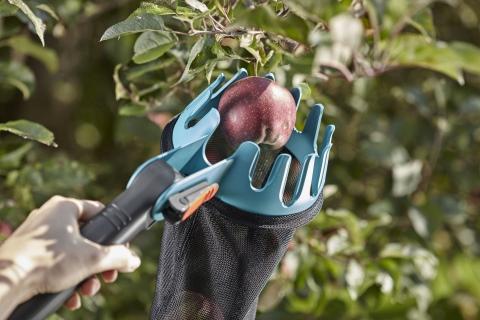

Плодосъемник GARDENA 03115-20

Плодосъемник GARDENA 03115-20, как и предыдущее устройство, поможет снять урожай с большой высоты. Однако благодаря некоторым усовершенствованиям, работать с ним намного удобнее. Во-первых, у плодосъемника есть сетчатый мешочек, в котором может поместиться несколько яблок – а это значит, что вам не придется опускать его каждый раз после снятия одного плода. К тому же через сетчатую ткань сразу видно, насколько заполнен мешок. Во-вторых, заостренные края прорезей позволяют легко отделить плод от ветки. Для самых сложных случаев предусмотрено лезвие, которое расположено напротив ручки и без проблем срежет яблоко вместе с плодоножкой. И еще одна приятная особенность – возможность регулировать угол наклона плодосборника, что сделает более простым сбор урожая даже в самых труднодоступных местах.

Цена этого садового помощника начинается от 1440 рублей.

Устройства для сбора с дерева

Сетка для сбора яблок

Переспелые плоды так и не доберутся до земли и не испортятся, если использовать пластиковую сетку с мелкой ячейкой.

Принцип действия приспособления такой:

• Часть сетки крепится вокруг дерева с помощью проволоки или шпагата.
• По периметру края ставятся колья, к которым крепится сетка под наклоном.
• Падающие яблоки будут скатываться от центра к краю.

Телескопическая палка

Сама ручка (палка) имеет выдвижную конструкцию, которая может удлиняться до 3 метров, позволяя снимать урожай с высоких деревьев. Насадки на плодосъемник могут быть разными:

• Сетка и секатор. С помощью секатора отрезается фрукт и попадает в прикрепленную сетку. Яблоко скатывается по сетке прямо в руки.
• Цанговые устройства. Металлические лепестки захватывают плод, а вы с помощью круговых движений устройства отрываете его.
• Проволочные насадки. Представляют собой устройство из толстых проволочных струн. Приспособление надевается на яблоко, проволока плотно обхватывает его и знакомым поворотом обрывает плод. Он остается внутри проволочного каркаса, в то время как вы его доносите до тары.
• Насадка, оснащенная рычагом или леской. Принцип действия такой же, как и у предыдущего инструмента, но вам не нужно прокручивать устройство, достаточно дернуть за рычаг или леску, и оно схватит плод, останется потянуть его на себя, срывая яблоко.

Палка с пластиковой бутылкой

Плодосборник состоит из пластиковой бутылки с боковым отверстием ближе ко дну и прикрепленной палки из алюминия или ПВХ. Принцип действия:

• Необходимо поймать яблоко в отверстие бутылки и потянуть на себя. У спелых яблок плод легко отсоединяется от плодоножки и попадает в бутылку.
• Затем освободить бутылку и продолжить сбор урожая.

За один раз можно набрать 2–4 яблока, в зависимости от их размера.

Сачок

Устройство напоминает своим видом обычный сачок. Разница лишь в том, что оно оснащено металлическими зубчиками по периметру. Чтобы захватить плод, необходимо насадить сачок на палку нужной длины и подхватить яблоко с помощью зубчиков, после чего оно окажется в мягком мешочке.

Тюльпан

В народе приспособление окрестили «тюльпан» за его форму, из-за лепестков, напоминающих цветок. Устройство имеет невысокую цену, которая зависит от качества пластика и диаметра. Принцип действия:

• Необходимо закрепить пластиковую чашу на деревянной ручке (длину ручки можно подобрать в зависимости от высоты деревьев).
• Устройство подносится под яблоко таким образом, чтобы плодоножка попала в прорезь между лепестками, и поворачивается.
• Плод отрывается и остается в чаше.

Финский ручной комбайн для сбора черники и других ягод

Изобретено очень удобное ручное приспособление в Финляндии, конструкция которого сертифицирована во многих европейских странах как безопасная для экологии. Оно представляет собой:

• пластиковый контейнер (похожий на закрытый очень крупный совок);
• прорезиненную удобную ручку;
• металлический ягодный отсекатель;
• защищенные спицы.

Последние могут быть загнутыми шпилькой, либо же иметь пластиковые шарики-ограничители на концах. На практике эти спицы поддевают ветку с ягодами, пока они не встретятся с отсекателем, затем они им отрываются от основания и стряхиваются в контейнер.

Эта конструкция не повреждает кусты ягодных растений, а сопутствующий сбору мусор легко удаляется просевом через размерные ячейки специального сита.

Простая сборка плодосъемника из пластиковой бутылки

Инструмент будет образован двумя частями: держателем и хватателем. Для изготовления потребуется:

• острые ножницы;
• шило (дырокол);
• пустая бутылка из пластика (2-ухлитровая);
• полая рукоятка от швабры из пластика (также подойдет старая лыжная палка или труба из ПВХ);
• прочная леска от2,5 до 3 метров.

Этапы сборки:

1. Для начала необходимо изготовить хвататель из пластиковой бутылки. У бутылки отрезается дно, а затем нижняя часть нарезается таким образом, чтобы получились одинаковые сектора в виде лепестков или лопаток (5 или 6 штук), образующие так называемую корону. В каждом из лепестков при помощи дырокола или острого шила (предварительно разогретого) прорезается по 2 небольших отверстия. Затем леску продевают по кругу в каждое отверстие, выводя оба конца через горлышко;
2. Следующий этап – это закрепление основного держателя. Сквозь отверстия пластиковой швабры продевается леска, выходящая из горлышка бутылки, и выводится с обратной стороны держателя. Концы лески нужно закрепить под съемной ручкой на швабре. Для этого она снимается, затем в ней проделывается 2 отверстия, куда выводятся концы от лески. Друг с другом закрепить их следует, связав внатяжку. Ручка снова фиксируется на конец рукоятки;
3. Леска протягивается на себя, что позволяет лепесткам совершать хватательные движения, захватывая плоды на дереве. Собирать яблоки при помощи такого самодельного инструмента можно будет быстро и легко.

Пошаговое изготовление приспособления для сбора яблок с дерева своими руками показано на видео ниже.
