Виды комбайнов для сбора черники, пошаговая инструкция изготовления своими руками

Инструкция по изготовлению

Сделать самостоятельно ягодосборник очень просто. Самым простым вариантом является стакан из бутылки.

Сперва на бутылке отмечается место, где будет располагаться отверстие.

Далее фиксируется палка к инструменту так, чтобы ее конец доставал до дна пластиковой тары, а другим краем выступал наружу.

Согласно отметке, нанесенной ранее, делается отверстие в форме квадрата.

Со стороны дна нужно вырезать крупные зубцы.

Также можно изготовить ручной комбайн для сбора ягод из металла.

Сначала делается бумажная выкройка деталей согласно чертежам. Исключением является только проволочные элементы.

Затем из стального листа надо вырезать дно инструмента, а также корпус.

Из отдельного листа стали делается отсекатель. Для этого надо замерять ширину, которая равна ширине приемника для ягод, а затем загнуть один край стали.

На одной из сторон получившегося отсекателя делаются отверстия с диаметром, равным диаметру проволоки. Расстояние между ними должно составлять 4–5 мм.

Теперь надо нарезать проволоку на куски длиной по 10 см и вставить в получившиеся отверстия. Далее их фиксируют или при помощи сварки, или просто загибают молотком. Также есть вариант закрепить посредством деревянной рейки.

Концы граблей, получившиеся таким образом из проволоки, надо загнуть до образования бортика. Это позволит ягодам не скатываться.

Теперь можно собрать корпус, используя выбранные заранее крепежи.

Далее следует прикрутить полученную гребенку к корпусу.

При желании корпус инструмента дополнительно обшивается деревом или пластиком. Такая мера позволяет повысить безопасность при работе и одновременно защищает кусты от нежелательных повреждений.

Ручка делается из стальной трубки или узкой пластины. Также можно использовать уже готовые ручки, к примеру, от старой двери или от строительной гладилки. Ее крепят при помощи сварки к верхней части корпуса или болтами, под которые отверстия сверлятся заранее. Сделать ручку менее скользкой можно, обмотав ее слоем изоленты.

Несложно сделать еще один вариант ягодосборника.

Для него надо сперва сделать пару одинаковых кругляшей из веток.

Далее на одном из получившихся деревянных кружков надо проделать отверстие, используя стамеску. Делается оно с отступом от края в один сантиметр.

Затем проводится шлифовка, чтобы убрать заусенцы.

Теперь делается гребенка. Для этого в кругу надо просверлить дырки окружностью, равной диаметру шпажек для шашлыка. Расстояние между ними должно составлять около 5 мм.

Аналогичные дырки делаются и на втором круге.

Далее оба круга кладут один на другой, чтобы все отверстия совпали. Вставляются шашлычные шпажки, и круги отводятся по ним на расстояние 15 см.

После этого каркас можно закрепить клеем.

Вариантов изготовления ягодосборника большое количество. Как видно из вышеприведенных инструкций, сделать правильно инструмент своими руками быстро и просто.

В следующем видео представлен один из вариантов изготовления ягодосборника своими руками.

Как выбрать?

Выбирайте по объему вашего участка или леса, в котором вы будете собирать ягоды. Если у вас в планах собирать плоды лишь для употребления в пищу или для варенья, то не стоит тратиться и приобретать целый комбайн или вакуумный сборник. Будет достаточно простого ручного инструмента.

Его также можно настроить на те виды ягод, которые вам нужны. По сути, даже ручным агрегатом можно собирать разные виды ягод. Например, если у вас растет клюква, то лучше приобрести инструмент, у которого перегородки сделаны из сплошного металла. Из-за этой особенности не будет спутывания растений.

Вакуумный сборник поможет собирать такие ягоды, как крыжовник, лесная малина, клубника, земляника, смородина, брусника, клюква, облепиха и многие другие. Даже можно собирать лесные орехи.

Обращайте внимание и на цену. Вакуумный ягодосъемник стоит около 29 тыс

рублей и предназначен для тех, кто делает сбор плодов своим бизнесом

Конечно же, стоит вспомнить про цену механического комбайна, а именно 1-9 млн рублей. Это высокая цена для участка средней территории

рублей и предназначен для тех, кто делает сбор плодов своим бизнесом. Конечно же, стоит вспомнить про цену механического комбайна, а именно 1-9 млн рублей. Это высокая цена для участка средней территории.

Техника изготовления

Аккуратно, соблюдая все размеры, перенесите изображение на лист оцинковки.

Используя ножницы по металлу, вырежьте все необходимые детали: корпус и ребро жесткости комбайна. Изогните все так, как показано на рисунке.

Теперь нужно изготовить саму гребенку. Для этого возьмите стальную проволоку Ø 2–3 мм и нарежьте ее на куски приблизительно по 20 см. Каждый кусок проволоки согните пополам.

Для изготовления крепежного элемента возьмите деревянный брусок необходимых размеров и в торцевой его части насверлите «глухие» отверстия глубиной 15–20 мм.

Теперь нужно изготовить ручку. Для этого вам понадобится кусок тонкой металлопластиковой трубы и деревянный брусок, такой же, как и для изготовления крепежного элемента.

Переходим к сборке всей конструкции. Сделать это несложно, стоит только приноровиться:

• Концы проволочных элементов продеваем сквозь ребро жесткости и вставляем в соседние отверстия крепежной планки. Для того чтобы зубцы не выпадали, концы проволоки нужно смазать хорошим клеем.
• Получившиеся «грабли» соединяем с планкой ручки при помощи обычных саморезов.
• Сверху получившуюся конструкцию накрываем корпусом и скрепляем все при помощи маленьких гвоздиков или тех же саморезов. Корпус нужно одновременно прикрепить и к планке, и к бруску.
• С помощью стальных заклепок или небольших болтиков скрепляем корпус и ребро жесткости.
• При помощи плоскогубцев загибаем концевые элементы корпуса вокруг крайних зубцов гребенки. Изделие готово.

Как сделать клюквенный комбайн для сбора клюквы своими руками

Любому человеку, который хоть раз собирал клюкву, известно, как трудно собирать вручную мелкие ягоды и как долго это нужно делать, чтобы набрать корзинку доверху. Гораздо проще не срывать их каждую по отдельности, а применить для сбора простое приспособление – клюквенный комбайн.

Сделать его своими руками несложно, для этого не нужно обладать какими-то особыми знаниями и умением. В качестве материала для изготовления лучше всего использовать прочное сухое дерево или лист из тонкого металла. Для того чтобы сделать комбайн понадобятся:

• кусок оцинковки или жести;
• деревянные планки толщиной не более 1 см;
• жесткая толстая проволока для изготовления зубцов;
• кусок дерева или кусок металлической пластинки для ручки;
• ножницы по металлу;
• ножовка или лобзик;
• дрель;
• быстросохнущий клей;
• саморезы.

Последовательные шаги по изготовлению самодельного комбайна для сбора клюквы:

1. Вырезать из плотной бумаги лекало согласно чертежу.
2. Положить его на лист металла.
3. Вырезать нужные детали ножницами.
4. Один за другим согнуть их таким образом, чтобы можно было соединить их в единое целое.
5. Из проволоки изготовить зубцы в нужном количестве.
6. Для их закрепления понадобится крепежный элемент, который можно выполнить из небольшого деревянного бруска.
7. В нем просверлить отверстия глубиной 1,5–2 см и шириной по диаметру стержней.
8. Изготовить ручку из дерева или металла такого размера, чтобы она удобно лежала в руке.
9. Проволоку согнуть, концы смазать слоем клея и вставить в отверстия крепежной планки, прижать и подождать, пока они приклеятся.
10. Получившуюся конструкцию саморезами прикрутить к корпусу.
11. Изготовить ручку и также присоединить ее к другой планке.
12. Соединить корпус и боковины саморезами.
13. Плоскогубцами загнуть края корпуса возле располагающихся с краю зубцов.

Второй вариант комбайна для собирания ягод, который можно соорудить в домашних условиях, – выполненный из дерева. Его изготовить еще легче: просто разрезать планки по требуемым размерам и соединить их вместе клеем или саморезами. Зубцы можно аккуратно пропилить лобзиком или ножовкой на передней кромке корпуса и зачистить шкуркой места срезов. Чтобы дерево служило дольше, его можно покрыть лаком и высушить. Как вариант, можно сделать зубцы из металлических стержней.

Чертеж комбайна для сбора клюквы

Чтобы легче было понять, из каких частей состоит клюквенный комбайн и как его собирать, можно взглянуть на приведенный ниже рисунок. Изготавливать все составные детали нужно, также придерживаясь чертежа, чтобы они хорошо прилегали друг к другу.

Принцип работы

Это небольшое приспособление при работе не повреждает спелые ягоды и сами растения, обеспечивая быстрый и бережный сбор клюквенных плодов. Ручной комбайн для сбора клюквы по внешнему виду напоминает объемный ковш или совок с зубцами или дугообразными отсекателями на переднем крае: ими поддевают и срывают ягоды с веточек. Расстояние между ними должно быть немного меньше, чем размер средней клюквенной ягоды: этого достаточно, чтобы плоды прошли между ними и оторвались. Этими зубцами срывают ягоды, затем они попадают в контейнер (корпус устройства), который постепенно заполняется ими. Когда это произойдет, урожай можно пересыпать в корзинку.

Комбайн для клюквы очень удобен в работе и эффективен: веточки и листочки растений проходят сквозь зубцы, благодаря чему они не спутываются и не рвутся. Приспособление имеет скругленную форму, поэтому с его помощью можно производить сбор клюквы, растущей в небольших углублениях. Еще одно преимущество клюквенного комбайна: его применение позволяет ускорить процесс сбора ягод в 3–5 раз по сравнению с обычным ручным методом.

Финский ручной комбайн для сбора черники и других ягод

Изобретено очень удобное ручное приспособление в Финляндии, конструкция которого сертифицирована во многих европейских странах как безопасная для экологии. Оно представляет собой:

• пластиковый контейнер (похожий на закрытый очень крупный совок);
• прорезиненную удобную ручку;
• металлический ягодный отсекатель;
• защищенные спицы.

Последние могут быть загнутыми шпилькой, либо же иметь пластиковые шарики-ограничители на концах. На практике эти спицы поддевают ветку с ягодами, пока они не встретятся с отсекателем, затем они им отрываются от основания и стряхиваются в контейнер.

Эта конструкция не повреждает кусты ягодных растений, а сопутствующий сбору мусор легко удаляется просевом через размерные ячейки специального сита.

Необходимые материалы и инструменты

Для изготовления самого простого собирательного устройства своими руками сперва следует подготовить ряд материалов и инструментов.

Бутылка из прочного пластика. Наиболее простой вариант – это пластиковая бутылка из-под минеральной воды, но она не отличается прочностью и долговечностью. Лучше остановить выбор на вариантах от кетчупа или молока, кефира. Такие емкости имеют небольшой размер и при этом довольно широкие, что удобно при вытряхивании ягод.

Острый нож. Можно использовать как обычный кухонный, так и канцелярский.

Палка. Ее длина должна быть удобной для сбора ягод с куста.

Веревка или скотч для крепления частей комбайна.

Изготовить ягодосборник можно и из металла. Для этого понадобятся немного иные рабочие инструменты.

Листы стали. Желательно, чтобы они были новые и не имели повреждений. Из них делается корпус комбайна, а иногда и сам контейнер.

Металлическая проволока должна быть прочной и не гнутся при контакте с ветками или грунтом. Она пойдет на изготовление гребенки, которая отвечает за срывание урожая с куста. При этом длину штырьков желательно выбирать в диапазоне от 10 до 15 см.

Болты, гвозди, шурупы или другие элементы для крепежа.

Ножницы по металлу. Позволят быстро и точно раскроить лист на необходимые части.

Листы фанеры или пластика понадобятся для обшивки корпуса. Это необходимо, чтобы избежать повреждения ягод при сборе. Для этого также можно применять канистры, пластиковые бутылки или их обрезки.

Дрель позволит с минимальными усилиями сделать отверстия для крепежа.

Молоток. Особенно незаменим при обшивке контейнера фанерой.

Также нередко комбайны для сбора ягод можно изготовить из фанеры. В таком случае понадобится все то же, что и при создании комбайна из металла. Только основой станет не сталь, а фанерный лист.

Есть еще один вариант весьма простого комбайна, для которого понадобятся такие материалы и инструменты:

деревянные шпажки для шашлыков отлично подойдут для гребенки;

ветки дерева диаметром от 10 см берутся за основу;

пила позволит от веток отделить круги нужного размера;

дрелью и сверлом будут сделаны отверстия;

стамеска пригодится для придания дереву оптимальной формы;

клей даст возможность быстро и просто скрепить всю конструкцию.

Как сделать комбайн своими руками

Сперва делаем днище с гребенкой. Из жести вырежьте прямоугольник размерами 100Х400 мм. Заготовьте стержни из проволоки или спиц с длиной 100 мм. С одного торца лучше загнуть жесть, чтобы образовалась жесткая кромка – примерно на 5 мм. На расстоянии 40 мм от кромки проводим линию, перпендикулярную длинной стороне пластины и высверливаем по ней ряд отверстий, диаметр которых равен диаметру стержней.

Первый и последний стержни должны располагаться вровень с краями пластины – их надо будет потом припаять к боковинам. Расстояние между зубцами – 3-4 мм. Конец пластины отгибаем по линии отверстий на 90 градусов, чтобы получился бортик, который не даст собранным «расческой» ягодам выкатиться наружу. Стержни вставляем в отверстия, фиксируем – для этого можно использовать рейку из дерева, в которой просверлены отверстия с нужным шагом. Стержни лучше припаять к основе для жесткости конструкции.

Теперь очередь боковин. Вырезаем две заготовки – длиной они должны совпадать с получившимся дном, высоту выбирайте произвольную, которая будет наиболее удобна для работы. Загибаем кромки на 90 градусов внутрь, к этим сгибам припаиваем дно. Надо припаять к боковинам еще и крайние стержни – это придаст конструкции дополнительную жесткость.

Подходящую жестяную заготовку сложите втрое или вчетверо – получится полоса, которую надо загнуть в форме ручки. Концы ее припаиваем к боковинам. Дополнительно можно обмотать ее изолентой, чтобы ручка не натирала пальцы.

Садоводы, которые любят выращивать разнообразные ягоды, желают облегчить и усовершенствовать сбор урожая. Для этого нередко применяются различные приспособления, которые называют комбайнами или ягодосборниками. Они позволяют сбор мелких ягодок сделать простым и приятным занятием.
В итоге вместо 30–40 минут можно справиться с задачей за 5–15 минут. Разновидностей комбайнов огромное множество, причем немало из них можно сделать самому из простых материалов.

Варианты инструмента с заслонкой

Пластиковые совки с удобной ручкой, позволяющие бережно собирать мелкие ягоды, не повреждая куст.

Cicle Жук 4607156361335

Плодосъёмник для сбора лесных ягод при помощи специальной гребёнки. Заслонка предотвращает выпадение накопленного продукта.

Преимущества:

закруглённые зубья для бережного сбора.

Отзывы:

Ирина Ерницкая	Мария Половцева
«Удобная штука для быстрого сбора ягод. Легко моется.»	«Изделие из качественного пластика, держится крепко. Если приноровиться и правильно пропускать ветку боком, то ягода собирается хорошо и быстро.»

Park

Устройство для сбора различных ягод с кустов: брусники, клюквы, черники. Изделие собрано из пластика и оборудовано заслонкой. Отверстия в нижней части позволяют избавиться от мелкого сора и листвы.

Преимущества:

• крепкий пластик;
• эргономичная форма.

Отзывы:

Леонид Акимичев:	Пётр Крахмалёв:
«Приобретал модель для черничных кустов. Совок недорогой и качественный, хорошо держит ягоду.»	«Лёгкий инструмент, благодаря заслонке можно не бояться случайно перевернуть – содержимое останется на месте. Значительно экономит время сборки урожая.»

Сравнительные характеристики моделей

Модель	Cicle Жук 4607156361335	Park
Длина, мм	230	235
Ширина, мм	150	146
Материал	Пластик	Пластик
Цена, р	250	350

Выбирая плодосъёмник для сада стоит учитывать вид фруктов и ягод, которые планируется собирать. Для высоких деревьев следует подобрать модели с телескопическими штангами оптимальной длины. Предпочтение лучше отдавать изделиям с более безопасной и щадящей пластиковой конструкцией, чтобы избежать повреждения веток.

Как сделать комбайн для сбора черники

Собирают приспособление из пластмассы, дерева, металла. Ягодосборником выступает ковш в форме коробка или матерчатый мешочек. Основным рабочим механизмом комбайна выступает гребенка. Оптимальная длина зубьев 6 см. Ширина зазоров – 5 мм. Гребенку можно приспособить от магазинной расчески или сделать самостоятельно. Обычно материалом для зубьев выступает стальная проволока или деревянные шашлычные шпажки.

На видео подробнее о самодельном комбайне:

Хапуга для сбора черники из металлического листа

Прочный комбайн получается из тонкой листовой нержавейки. На крайний случай подойдет оцинковка. Состоит совок для сбора черники из ковша и ручки. Для изготовления первого элемента выполняют следующие действия:

1. Из листовой стали вырезают прямоугольную заготовку. По чертежу выгибают ребро жесткости. На длинных загнутых полках сверлят отверстия шагом 5 мм, куда будут вставлены зубья из проволоки.

2. Придерживаясь чертежа, из металла вырезают элемент корпуса. Выгибают боковые полки, образуя П-образную заготовку.

3. Зубья гребенки комбайна делают из нержавеющей прочной на изгиб проволоки толщиной 2 мм. Элементы должны иметь одинаковый изгиб. Удобнее зубья выгибать на деревянном шаблоне.
4. Последним элементом ковша комбайна является крепежный брусок. Деревянную рейку толщиной 10 мм сверлят через каждые 5 мм. В крепежный брусок будут вставлены зубья.

В собранном виде должен получиться ковш, но пока что без рукоятки.

Для ручки комбайна понадобится кусок алюминиевой или металлопластиковой трубы. Заготовку выгибают буквой «U». На один конец надевают деревянную круглую рукоятку. Второй конец трубы вставляют в отверстие, просверленное по центру бруска. Его размер равен параметрам крепежного бруска для зубьев.

Когда все узлы комбайна подготовлены, приступают к сборке. Сначала собирают ковш. Корпус соединяют с ребром жесткости и крепежным бруском. Для фиксации используют саморезы, заклепки. Зубья из проволоки сажают в отверстия на клей, чтобы они не выпадали. Ручку бруском крепят к зафиксированному на ковше крепежному бруску. Два деревянных элемента стягивают саморезами.

Готовый ковш для сбора черники пробуют в деле. Если зубья сильно травмируют ветки черники, проверяют зазоры. Возможно, некоторые элементы согнуты и плотно зажимают побеги.

Ягодосборник для черники из дерева

Простой комбайн для черники своими руками получается из фанеры. По сути, устройство напоминает ковш экскаватора. Из фанеры выпиливают 5 заготовок: боковые элементы одинаковой формы и размера, верхняя крышка, задняя заглушка и нижняя расческа. Четыре фрагмента легко выпилить электролобзиком. Сложность состоит в изготовлении пятой детали – расчески. На прямоугольном куске фанеры точно расчерчивают зубья с одинаковым зазором. Каждый пропил аккуратно осуществляют, чтобы не сломать элемент расчески.

Заготовки соединяют между собой саморезами. К верхней крышке ковша комбайна крепят П-образную ручку. Ее делают из тонкой трубки или стальной пластины.

Важно! Чтобы машина для сбора черники не натирала руку, на рукоятку наматывают изоленту или надевают кусок разрезанного вдоль поливного шланга

Комбайн для черники из пластиковой бутылки

Примитивный комбайн быстро можно соорудить из ПЭТ емкости. Бутылка выступит плодосборником для черники и гребенкой. Если во время прогулки в лесу попался урожайный куст, а комбайна с собой нет, стоит заглянуть в рюкзак. Взятый на пикник кетчуп, кефир или другой продукт в бутылке придется быстро использовать. Если есть выбор, емкость желательно брать жесткую с широким горлышком небольшого объема. Дополнительно из материалов потребуется палка, что не дефицит в лесу, кусок веревки или скотч. Из инструментов нужен нож или ножницы и маркер.

Уложив бутылку набок, маркером на боковой стенке рисуют окошко в виде флажка. Рабочей стороне, направленной зубьями к днищу емкости, придают форму английской буквы «W». По разметке ножом или ножницами вырезают фрагмент. Края гребенки достаточно острые, чтобы срезать чернику. Чем жестче стенка бутылки, тем прочнее получится расческа.

Вырезанный фрагмент выбрасывают. Для комбайна он не нужен. Бутылку плотно привязывают к палке донышком вверх. Желательно использовать скотч. С веревки бутылка будет соскальзывать. Сбор урожая осуществляют протягиванием приспособления по веточкам. Острая гребенка для сбора черники срезает тремя зубьями ягоды, и они скатываются в горлышко бутылки. Когда плодосборник заполнится, откручивают пробку. Через широкую горловину ягоды высыпают в кошелку.

Как сделать такое приспособление своими руками?

Самый простой вариант сделать совок для сбора ягод — это взять обычный совок и выпилить в нем зубцы так, чтобы промежуток между зубцами был не менее 5 мм. На фото показан пример того, что должно получиться в итоге:

Недостаток такой конструкции — ручка, расположенная сзади. Практика показывает, что значительно удобнее, если ручка находится сверху. В этом случае менее высок риск высыпания ягод из приемной камеры лопатки, а кисть руки, удерживающая совок, находится в естественном положении. Соответственно, запястье не напрягается и аппаратом можно собирать ягоды достаточно долго.

В видео показано, как сделать настоящий комбайн своими руками:

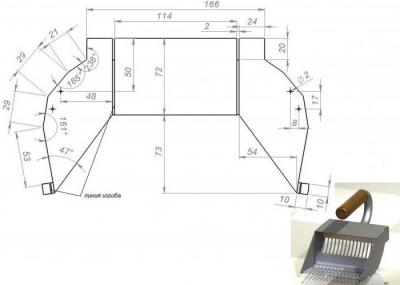

Ниже приведены чертежи, по которым из металла можно вырезать сам корпус комбайна, на который в дальнейшем прикрепится решетка с гребнем:

Ширина комбайна при необходимости может быть большей.

Наконец, можно сделать грабли для ягод, если есть инструмент для работы с металлом:

В некоторых же случаях умельцы умудряются делать вполне работоспособные приспособления буквально из консервных банок и обрезков пиломатериалов:

Как видим, качество сборки здесь неплохое, но внешний вид изделий все равно оставляет желать лучшего. Как бы то ни было, то, как быстро и легко с таким устройством получится собирать бруснику, будет зависеть только от того, насколько умело сборщик работает с самим ковшом. Нередко человек с самым примитивным устройством собирает больше ягод, чем его коллега с дорогим импортным скребком, просто потому, что не совершает лишних движений и более эффективно совершает все движения.

Тем не менее, важно помнить, что скорость при уборке брусники чаще всего прямо коррелирует с вредом для самих растений (особенно при плохо поставленной технике сбора)

Вариант второй

Данный метод предусматривает изготовление комбайна для сбора черники своими руками из дерева. Для работы потребуется:

• шпажки для приготовления шашлыков;
• большие ветви дерева с диаметром 100-120 мм;
• пила;
• клеевой состав;
• стамеска;
• дрель.

С учетом схемы и заданных размеров отрежьте от древесных брусочков два одинаковых круга с небольшой толщиной.

Отрезаем кружки от ствола дерева

Отступите от краев по 1 см и на данном расстоянии сделайте по всей окружности на двух частях отверстия.

Стамеской вырезают круг, оставляя по краям по 1 см

Для аккуратности круги зачищают и шлифуют

Размер сечения должен полностью соответствовать диаметру шпажек. Все отверстия должны располагаться на расстоянии до 5 мм от предыдущих.

Дрелью делаем сквозные дырки, куда должны влезать шпажки. Расстояние между отверстиями зависит от размера ягод — больше ягода, больше расстояния

Далее сложите две круглые фигуры, вставьте в них палочки для шашлыка и раздвиньте детали на 15 см. После этого закрепите все элементы клеевым составом и обрежьте лишнее.

Собираем заготовки

В результате выйдет удобный ручной комбайн для сбора ягод, сделанный своими руками.

Готовый комбайн для сбора ягод

Что представляет собой комбайн для сбора черники?

Прежде чем сделать аппарат для уборки черничного урожая, надо разобраться с тем, что он собой представляет. Ягодосборник — это устройство, которое в разы облегчает уборку созревших ягод. При помощи такого комбайна процедура сборки урожая длится не несколько часов, а считанные минуты.

Основным элементом данного инструмента являются удлиненные зубцы, которые имеют форму гребней. Расстояние между зубчиками составляет 5-8 миллиметров, а длина каждого из них достигает 25 сантиметров. Такие размеры позволяют гребенке безопасно пропускать мимо себя листочки и стебли черничных кустов.

Следующая немаловажная деталь изделия — ковш, оснащенный небольшой ручкой. Во время уборки зрелых ягод гребень располагают таким образом, чтобы зубцы направлялись вверх. Затем конструкцию аккуратно протягивают вдоль каждого ряда. Все ягодки будут автоматически срываться зубцами и помещаться в ковш.

Какие существуют приспособления

Ручной сбор черники – трудоемкое и кропотливое занятие. За ягодами приходится низко нагибаться, выискивать их среди зелёной массы. Приспособления и механизмы призваны облегчить рутинный труд, повысить производительность процесса. Промышленность производит компактные переносные механизмы и сложное оборудование, предназначенное для работы в фермерских хозяйствах.

Комбайн К-1

Представитель отечественного производителя. Модель представлена металлическим корпусом. Его применяют преимущественно для сбора клюквы, но крупные ягоды черники он тоже способен улавливать. Комбайн делают из листового металла на гибочном станке. Конструкция получается прочная, долговечная. Гребёнка выполнена из стальной проволоки, приваренной к корпусу.

Жук

Пластиковый плодосборник удобно лежит в руке, он мало весит, его легко чистить, мыть. Состоит он из корпуса, который разбирается на 2 части, и заслонки. Последняя предотвращает выпадение плодов при повторном замахе. Контейнер комбайна вмещает 800 г ягод. Пользователи ценят его за простоту, низкую цену. Недостатки модели:

• захват большого количества листьев;
• повреждение ягод при сборе;
• деформация зубьев гребёнки;
• неудачное расположение заслонки, которая при повороте давит на собранные плоды.

Комбайн Пигасова

Номерное оборудование для сбора плодов, разработанное Пигасовым, получило широкое распространение среди пользователей ягодных комбайнов. Делают приспособления из тонколистового металла. Последний раскраивают на станках с лазерной резкой, подвергают порошковому окрашиванию для защиты от коррозии. Собирают конструкцию без использования сварки, что исключает повреждение корпуса при случайных падениях или ударах.

Интересно! Комбайны Пигасова выпускают нескольких типов, разработанных для определённых условий применения. Они отличаются компоновкой, размером, сечением гребёнки.

Plastex

Финский плодосборный комбайн, выпускаемый под торговой маркой Marjurin. Он полностью выполнен из пластика, что делает конструкцию лёгкой, вместительной. Полимер используют упрочнённый: он практически не гнётся, его сложно сломать. Производитель предусмотрел возможность установки контейнера на телескопическую ручку, благодаря которой для сбора плодов не нужно наклоняться.

Alko

Комбинированное приспособление для сбора ягод. Основа выполнена из ударопрочного пластика, а сам контейнер – из текстиля. Такое решение позволило значительно уменьшить размеры и вес аппарата. В походном режиме приспособление легко разобрать, отсоединив тряпичный мешок от ручки с гребёнкой. Кроме того, плодосборник можно носить на поясе, чтобы он не занимал руки или место в рюкзаке.

Устройство для сбора клюквы стоя

Такое приспособление может сделать мастер, хорошо владеющий инструментами. Оно достаточно сложное, но зато им можно, не наклоняясь, собирать клюкву. Все детали короба выпиливают из куска толстой фанеры, планку гребенки тоже.

Гребенку делают просто:

• в планке просверливают ряд отверстий;
• нарезают проволоку на куски нужной длины;
• зубья фиксируют в отверстиях клеем.

Замечание!

Чтобы клюква во время сбора не высыпалась, устанавливают подвижную пластину.

Заднюю стенку ковша делают составную, нижняя деталь подвижная. Ее крепят к верхней части на мебельные шарниры, к боковым стенкам фиксируют кусками резины. Такая конструкция позволяет стоя высыпать клюкву в ведро.

Для этого к крышке прикрепляют один конец веревки, второй привязывают к подвижной рукоятке, которую прикрепляют на болты к высокой ручке из 2-х пластиковых трубок. Их длину определяют опытным путем, чтобы сборщику было удобно.

Валка деревьев бензопилой

Технология валки деревьев и распиловка бревен – это понятия, с которым должен быть знаком каждый владелец бензопилы….

В отверстия трубок забивают деревянные чопики, снаружи на саморезы прикручивают пластинки из фанеры. К коробу трубки прикрепляют с помощью мебельных уголков и болтов. Соединение получается подвижным, что очень удобно при сборе черники стоя. К верхней части трубок прикручивают узкую полоску фанеры − ручку. Ее обматывают мягкой тканью и изолентой.
